سایز آچار خور پیچ و مهره بر اساس قطر
فهرست مطالب
سایز آچار خور پیچ و مهره بر اساس قطر یکی از مهمترین اطلاعات برای انتخاب آچار مناسب و بستن یا باز کردن پیچ و مهره بدون آسیب به آنها است. هر قطر پیچ، آچارخور استاندارد مشخصی در سیستم متریک و اینچی دارد و آشنایی با این اندازهها از هرز شدن گل پیچ، آسیب به مهره و کاهش سرعت کار جلوگیری میکند. در این راهنما، جدول کامل سایز آچارخور، روش محاسبه سایز پیچ، فرمول آچارخور پیچ و مهره و اشتباهات رایج در انتخاب آچار را بررسی میکنیم.
جدول سایز آچار و پیچ اینچی
انتخاب سایز آچار مناسب برای پیچ و مهرههای اینچی علاوه بر افزایش سرعت کار، از آسیب دیدن گل پیچ، مهره و ابزار نیز جلوگیری میکند. از آنجایی که اندازه آچار در پیچهای اینچی با قطر پیچ یکسان نیست، استفاده از جدول زیر به شما کمک میکند تا برای هر سایز پیچ، آچار مناسب را بهسرعت انتخاب کرده و اتصال را با دقت و ایمنی بیشتری انجام دهید.
| سایز پیچ (اینچ) | سایز آچار (اینچ) | سایز آچار (میلیمتر) |
|---|---|---|
| 1/4″ | 7/16″ | 11 میلیمتر |
| 5/16″ | 1/2″ | 13 میلیمتر |
| 3/8″ | 9/16″ | 14 میلیمتر |
| 7/16″ | 5/8″ | 16 میلیمتر |
| 1/2″ | 3/4″ | 19 میلیمتر |
| 9/16″ | 13/16″ | 21 میلیمتر |
| 5/8″ | 15/16″ | 24 میلیمتر |
| 3/4″ | 1-1/8″ | 29 میلیمتر |
| 7/8″ | 1-5/16″ | 33 میلیمتر |
| 1″ | 1-1/2″ | 38 میلیمتر |
جدول سایز آچارخور پیچ و مهره (متریک)
جداول استاندارد، سریعترین راه برای یافتن سایز آچار مناسب به شمار میروند. در اینجا جداول رایج متریک آورده شدهاند که به شما در محاسبه سایز آچار کمک میکنند.
این جدول، سایزهای متداول پیچهای متریک (M-series) و آچارخور مربوط به پیچ و مهره آنها را نشان میدهد:
| سایز پیچ | سایز آچار پیچ | سایز آچار مهره |
|---|---|---|
| M4 | 7mm | 7mm |
| M5 | 8mm | 8mm |
| M6 | 10mm | 10mm |
| M8 | 13mm | 13mm |
| M10 | 16mm | 17mm |
| M12 | 18mm | 19mm |
| M16 | 24mm | 24mm |
| M20 | 30mm | 30mm |
جدول کامل سایز آچارخور بر اساس قطر
این جدول جامعتر، قطر پیچ یا مهره را مستقیماً به سایز آچارخور مورد نیاز مرتبط میکند و برای تعیین سایز آچارخور پیچ و مهره بسیار کاربردی است:
| قطر پیچ یا مهره | سایز آچار |
|---|---|
| ۳mm | ۵٫۵mm |
| ۳٫۱۷mm | ۶mm |
| ۳٫۵mm | ۶mm |
| ۳٫۹۷mm | ۷mm |
| ۴mm | ۷mm |
| ۴٫۷۶mm | ۹mm |
| ۵mm | ۹mm |
| ۶mm | ۱۰mm |
| ۶٫۳۵mm | ۱۱mm |
| ۷mm | ۱۱mm |
| ۷٫۹۴mm | ۱۴mm |
| ۸mm | ۱۳mm |
| ۹mm | ۱۷mm |
| ۹٫۵۳mm | ۱۷mm |
| ۱۰mm | ۱۷mm |
| ۱۱mm | ۱۹mm |
| ۱۱٫۱۱mm | ۱۹mm |
| ۱۲mm | ۱۹mm |
| ۱۲٫۷mm | ۲۲mm |
| ۱۴mm | ۲۲mm |
| ۱۴٫۲۹mm | ۲۴mm |
| ۱۵٫۸۸mm | ۲۷mm |
| ۱۶mm | 24mm |
| ۱۸mm | ۲۷mm |
| ۱۹٫۵mm | ۳۲mm |
| ۲۰mm | ۳۰mm |
| ۲۲mm | ۳۲mm |
| ۲۲٫۲۳mm | ۳۶mm |
| ۲۴mm | ۳۶mm |
| ۲۵٫۴mm | ۴۱mm |
| ۲۷mm | ۴۱mm |
| ۲۸٫۵۸mm | ۴۶mm |
| ۳۰mm | ۴۶mm |
| ۳۱٫۷۵mm | ۵۰mm |
| ۳۳mm | ۵۰mm |
| ۳۴٫۹۳mm | ۵۵mm |
| ۳۶mm | ۵۵mm |
| ۳۸٫۱mm | ۶۰mm |
| ۴۱٫۲mm | ۶۵mm |
| ۴۴٫۴۵mm | ۷۰mm |
| ۴۷٫۶۳mm | ۷۵mm |
| ۵۰٫۸mm | ۸۰mm |

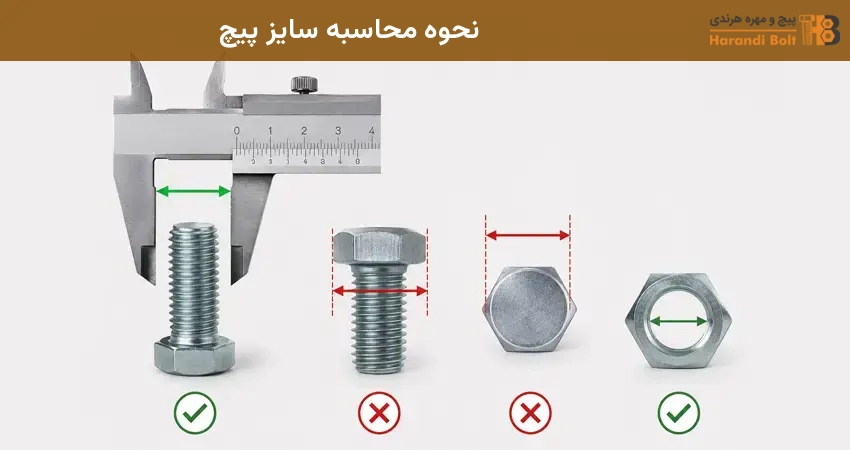

نحوه محاسبه سایز پیچ
برای انتخاب آچار مناسب، ابتدا باید قطر پیچ یا مهره را به درستی اندازهگیری یا محاسبه کنید. قطر پیچ، مهمترین مشخصه برای تعیین سایز آچار است. برای اندازهگیری صحیح، باید به «قطر اسمی» یا «قطر روی رزوه» توجه کنید.
قطر اسمی، اندازه دور ساقه یا تنه پیچ است که شامل رزوه نیز میشود. اندازهگیری از قسمت بدون رزوه (در صورت وجود) یا از روی بالاترین نقطه رزوه، روش صحیح است. برای مهرهها نیز، قطر داخلی مهره که با قطر اسمی پیچ متناظر است، ملاک عمل قرار میگیرد.
هشدار: هرگز قطر گل پیچ یا سایز آچارخور فعلی را مبنای تعیین قطر اسمی پیچ قرار ندهید، زیرا ممکن است برای یک قطر پیچ، ابعاد گل پیچ متفاوتی وجود داشته باشد (مثلاً پیچهای با گرید مختلف یا استانداردهای متفاوت تولید).
فرمول آچار خور پیچ
اگر جدول در دسترس نبود، میتوانید از فرمول زیر برای محاسبه سایز آچارخور پیچهای ششگوش استفاده کنید:
سایز آچار = (قطر پیچ × 1.5) + 1mm
فرمول آچارخور مهره
برای مهرهها نیز فرمول مشابهی وجود دارد که به شما در تعیین سایز آچار مناسب کمک میکند:
سایز آچار = (قطر پیچ × 1.6) + 1mm
اشتباهات رایج در انتخاب و استفاده از آچار
آگاهی از اشتباهات رایج میتواند به شما کمک کند تا از تکرار آنها خودداری کنید و کارایی خود را افزایش دهید.
- اشتباه گرفتن قطر گل پیچ با قطر اسمی: همانطور که قبلاً ذکر شد، قطر گل پیچ (قسمتی که آچار روی آن قرار میگیرد) ممکن است با قطر اسمی پیچ متفاوت باشد. همیشه قطر اسمی پیچ را ملاک عمل قرار دهید. این اشتباه میتواند منجر به انتخاب آچار نامناسب و آسیب به اتصال شود.
- استفاده از آچار نامناسب یا فرسوده: این اشتباه رایجترین دلیل آسیب به پیچ و مهره و حتی خود آچار است. همیشه از آچار سالم و با سایز دقیق استفاده نمایید. آچارهای فرسوده لبههای تیز خود را از دست داده و به راحتی روی سرپیچ میلغزند.
- اعمال فشار بیش از حد: اعمال نیروی بیش از حد به پیچ یا مهره، بهویژه با آچار نامناسب، میتواند منجر به شکستن پیچ، آسیب به رزوه یا حتی جراحت شود. همیشه از نیروی کنترل شده استفاده نمایید و در صورت نیاز به گشتاور بالا، از آچار گشتاور بهره ببرید.
سخن پایانی
انتخاب صحیح سایز آچارخور پیچ و مهره، مهارتی کلیدی برای هر فرد فنی و حتی کاربران خانگی به شمار میرود. با درک اصول اندازهگیری، استفاده از فرمولها و جداول استاندارد، و رعایت نکات ایمنی، میتوانید از اتصالات خود محافظت کرده و طول عمر ابزارتان را افزایش دهید. به یاد داشته باشید که دقت در انتخاب ابزار، پایه و اساس یک کار فنی موفق و ایمن است. در صورت نیاز به مشاوره تخصصی، همواره میتوانید با کارشناسان ما در هرندی تماس بگیرید.
سوالات متداول
در این بخش به برخی از پرسشهای رایج در مورد سایز آچارخور پیچ و مهره پاسخ میدهیم.
چرا سایز آچار مهره کمی بزرگتر از پیچ است؟
به دلیل استانداردهای تولید، مهرهها معمولاً با تلرانس کمی بزرگتر از پیچ طراحی میشوند تا نصب راحتتر باشد و از گیر کردن جلوگیری شود. این تفاوت معمولاً در جداول استاندارد لحاظ شده است و به همین دلیل ممکن است سایز آچار مهره برای یک قطر پیچ مشخص، کمی بزرگتر از آچار پیچ باشد.
اگر سایز دقیق آچار را نداشتیم چه کار کنیم؟
بهتر است از سایز نزدیکتر استفاده نمایید، اما فشار زیادی وارد نکنید. در صورت امکان، کار را متوقف کرده و آچار با سایز دقیق را تهیه نمایید. استفاده از آچار فرانسه در این مواقع، آخرین راهحل و با احتیاط فراوان است و باید به حداقل رسانده شود تا از آسیب به پیچ و مهره جلوگیری شود.
