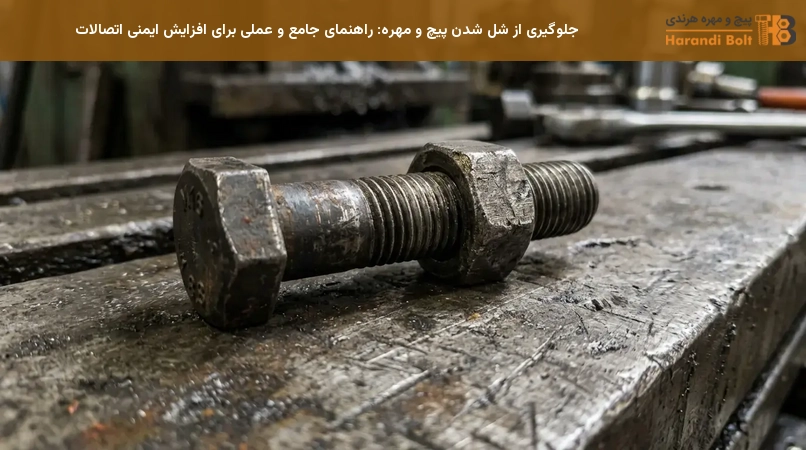

جلوگیری از شل شدن پیچ
فهرست مطالب
شل شدن پیچ و مهره در محیط‌های صنعتی و خودرویی می‌تواند خسارات مالی سنگین و حتی حوادث جانی جبران‌ناپذیر به همراه داشته باشد. این پدیده که اغلب در اثر لرزش‌های مداوم یا نصب نادرست رخ می‌دهد، یکی از رایج‌ترین چالش‌های مهندسی در اتصالات مکانیکی است. در این راهنمای جامع، به بررسی دقیق دلایل باز شدن پیچ‌ها و ارائه روش‌های عملی و فنی برای پیشگیری از این مشکل می‌پردازیم تا بتوانید با انتخاب متد مناسب، پایداری و ایمنی سیستم‌های خود را تضمین کنید.

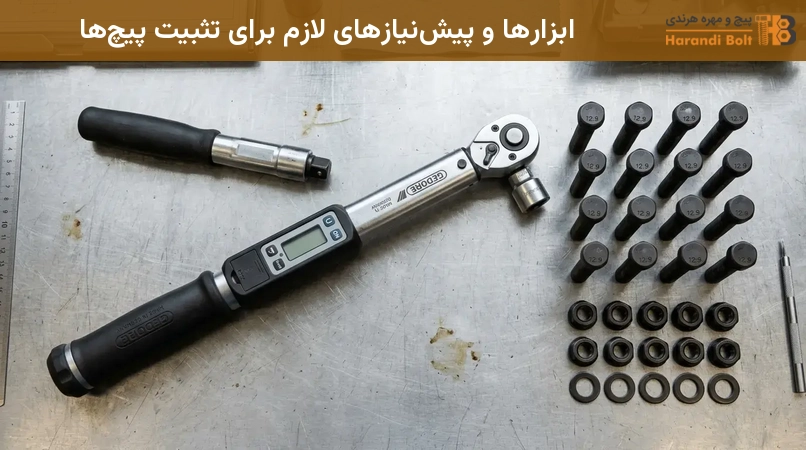

ابزارها و پیش‌نیازهای لازم برای تثبیت پیچ‌ها
برای ایجاد اتصالی پایدار و ایمن، اتکا به حس لمس یا تجربه شخصی کافی نیست. شما به مجموعه‌ای از ابزارهای دقیق نیاز دارید تا متغیرهای انسانی را حذف کرده و استانداردهای فنی را به طور دقیق پیاده‌سازی کنید. ابزارهای ضروری عبارتند از:
- آچار تورک (Torque Wrench): حیاتی‌ترین ابزار برای اعمال مقدار دقیق گشتاور و جلوگیری از سفت کردن بیش از حد یا کمتر از حد مجاز.
- چسب‌های قلاجی یا رزوه (Thread-locking Adhesives): مواد شیمیایی آناروبیک که در فضای بدون اکسیژن بین رزوه‌ها خشک شده و مانع از چرخش پیچ می‌شوند.
- واشرهای تخصصی: شامل واشرهای فنری، دندانه‌داری و تخت برای توزیع بهینه فشار.
- ابزارهای تمیزکننده: برس‌های سیمی و حلال‌های صنعتی برای پاکسازی رزوه‌ها از روغن و گرد و غبار.
- پین‌های شکاف‌دار و سیم‌های ایمنی: برای تثبیت مکانیکی در نقاطی که لرزش‌های شدید وجود دارد.
مراحل گام‌به‌گام برای جلوگیری از باز شدن پیچ‌ها
تثبیت صحیح پیچ‌ها یک فرآیند سیستماتیک است و نادیده گرفتن هر یک از مراحل زیر می‌تواند اثربخشی روش‌های تثبیت را به شدت کاهش دهد.
- بررسی وضعیت سطوح و رزوه‌ها:قبل از هر اقدامی، باید از سلامت رزوه‌ها اطمینان حاصل کنید. وجود زنگ‌زدگی، دندانه‌های آسیب‌دیده یا بقایای روغن باعث می‌شود پیچ به طور کامل در جای خود ننشیند. رزوه‌های کثیف باعث ایجاد لغزش در نقاط تماس شده و در نهایت منجر به کاهش اصطکاک و باز شدن سریع‌تر پیچ در اثر لرزش می‌شوند؛ بنابراین، استفاده از حلال‌های مناسب و برس‌های سیمی برای تمیز کردن کامل قطعات الزامی است.
- انتخاب روش تثبیت بر اساس محیط:هر روشی برای هر محیطی مناسب نیست. در این مرحله باید تحلیل کنید که اتصال شما در معرض چه شرایطی است. برای مثال، در دمای بسیار بالا، چسب‌های معمولی کارایی خود را از دست می‌دهند و باید از روش‌های مکانیکی یا چسب‌های مقاوم به حرارت استفاده کرد. همچنین در صورت وجود لرزش‌های شدید عرضی، متدهای اصطکاکی مانند واشرهای فنری ممکن است کافی نباشند و استفاده از پین‌های شکاف‌دار یا سیم ایمنی توصیه می‌شود.
- اعمال صحیح گشتاور (Torque):تصور رایج این است که هرچه پیچ را سفت‌تر کنیم، ایمن‌تر خواهد بود، اما این یک باور غلط و خطرناک است. هدف نهایی از سفت کردن پیچ، ایجاد نیروی گیره یا Clamping Force است. پیچ در واقع مانند یک فنر عمل می‌کند و هنگام چرخش، کشیده می‌شود تا قطعات را به هم فشار دهد. استفاده از آچار تورک اجازه می‌دهد پیچ را دقیقاً تا حد کشسانی (Elastic Limit) سفت کنید. سفت کردن بیش از حد منجر به تغییر شکل پلاستیک پیچ شده و خاصیت فنری آن از بین می‌رود که نتیجه آن کاهش نیروی گیره و شل شدن سریع‌تر اتصال است.
- بازرسی نهایی و علامت‌گذاری:برای نظارت بر وضعیت اتصال در طول زمان، از روش‌های بصری استفاده کنید. یکی از بهترین متدها استفاده از رنگ‌های مخصوص یا Torque Seals است. با کشیدن یک خط رنگی روی سر پیچ و بدنه، هرگونه چرخش حتی در حد میلی‌متر در بازرسی‌های دوره‌ای به راحتی قابل تشخیص خواهد بود. این کار باعث می‌شود پیش از باز شدن کامل پیچ و وقوع حادثه، متوجه شل شدن آن شوید.

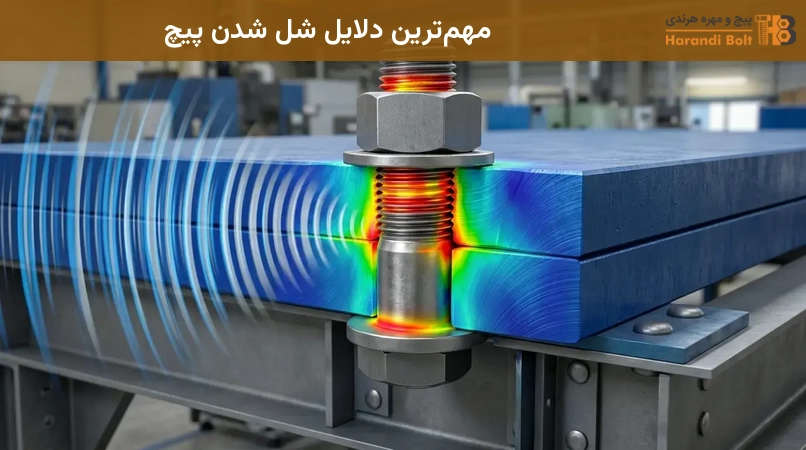

مهم‌ترین دلایل شل شدن پیچ
برای حل ریشه‌ای مشکل، ابتدا باید عوامل ایجادکننده آن را بشناسیم. شل شدن پیچ‌ها صرفاً یک اتفاق تصادفی نیست، بلکه نتیجه اثرات فیزیکی و مکانیکی است:
- لرزش و شوک‌های مکانیکی:لرزش‌های عرضی باعث می‌شوند نقاط تماس بین رزوه‌ها به طور لحظه‌ای از هم جدا شوند. این لرزش‌ها اصطکاک استاتیک را به اصطکاک دینامیکی تبدیل کرده و به پیچ اجازه می‌دهند در جهت مخالف چرخش اولیه، باز شود.
- خطاهای نصبی (گشتاور نادرست):سفت نکردن کافی باعث ضعیف شدن نیروی گیره می‌شود. اما خطرناک‌تر، سفت کردن بیش از حد است که منجر به تغییر شکل پلاستیک پیچ شده و فشار لازم برای نگه داشتن قطعات را از بین می‌برد.
- انبساط حرارتی تفاضلی:زمانی که پیچ و قطعه از جنس متفاوتی باشند، ضریب انبساط حرارتی آن‌ها متفاوت است. تغییرات ابعادی در محیط‌های با دمای متغیر، منجر به کاهش پیش‌رانگی پیچ و در نهایت شل شدن اتصال می‌گردد.
- خوردگی و خزش واشرها:خوردگی شیمیایی باعث تخریب رزوه‌ها می‌شود. همچنین واشرهای فنری در اثر حرارت بالا دچار خزش (Creep) شده و خاصیت ارتجاعی خود را از دست می‌دهند.

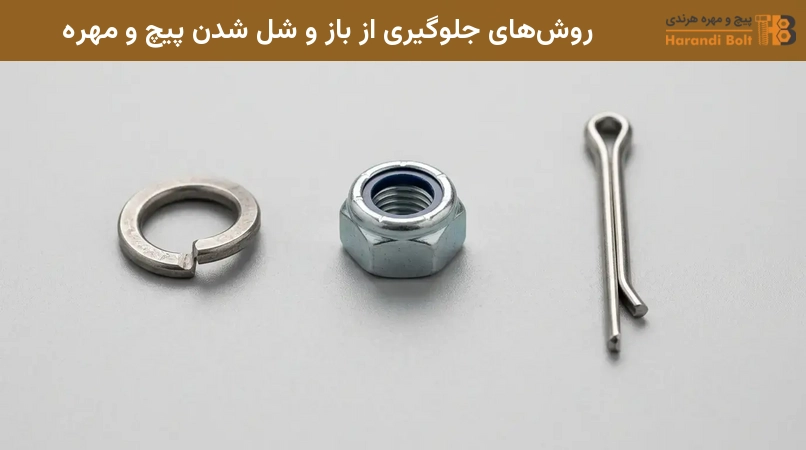

روش‌های جلوگیری از باز و شل شدن پیچ و مهره
بسته به شدت لرزش و حساسیت قطعه، می‌توان از سه دسته اصلی روش‌های تثبیت استفاده کرد. برای درک بهتر تفاوت این روش‌ها، جدول مقایسه‌ای زیر را بررسی کنید:
| نوع متد | ابزارهای رایج | قابلیت استفاده مجدد | سطح قابلیت اطمینان |
|---|---|---|---|
| اصطکاکی (Friction) | واشر فنری، مهره نایلونی | بالا | متوسط |
| مکانیکی (Mechanical) | پین شکاف‌دار، سیم ایمنی | متوسط | بالا |
| دائمی (Permanent) | چسب رزوه، جوش نقطه‌ای | ندارد | بسیار بالا |
در ادامه، جزئیات هر یک از این روش‌ها را بررسی می‌کنیم:
روش‌های مبتنی بر اصطکاک (Friction Locks)
این روش‌ها با افزایش اصطکاک بین رزوه‌ها یا ایجاد فشار مداوم عمل می‌کنند:
- واشرهای فنری: با ایجاد فشار در جهت مخالف، اصطکاک را افزایش می‌دهند.
- مهره‌های نایلونی (Nylon-insert nuts): دارای یک حلقه پلاستیکی هستند که با رزوه پیچ درگیر شده و مانع از چرخش آزادانه می‌شود.
- مهره‌های دوتایی (Double Nuts): با سفت کردن دو مهره روی هم، فشار متقابل ایجاد شده و اصطکاک در رزوه‌ها به شدت افزایش می‌یابد.
روش‌های مکانیکی (Mechanical Locks)
این روش‌ها ایمن‌ترین گزینه‌ها برای محیط‌های با لرزش بسیار شدید هستند، زیرا باز شدن پیچ را به طور فیزیکی غیرممکن می‌کنند:
- پین‌های شکاف‌دار (Split Pins): از طریق سوراخ کردن بدنه پیچ و قرار دادن پین در آن، از چرخش مهره جلوگیری می‌شود.
- سیم ایمنی (Safety Wires): در موتورهای هواپیما و ماشین‌آلات حساس صنعتی، پیچ‌ها را با سیم به یکدیگر متصل می‌کنند تا در صورت شل شدن یکی، دیگری مانع باز شدن آن شود.
- واشرهای استوپر (Stop Washers): واشرهایی که دارای زبانه هستند و روی وجه تخت پیچ قفل می‌شوند.
روش‌های دائمی و شیمیایی (Permanent Locks)
زمانی که نیاز به باز کردن مکرر اتصال نیست، این روش‌ها بیشترین بازدهی را دارند:
- چسب‌های آناروبیک: این مواد در فضای بسته بین رزوه‌ها سخت شده و یک پیوند شیمیایی قدرتمند ایجاد می‌کنند.
- جوش نقطه‌ای (Spot Welding): جوش دادن سر پیچ به مهره برای تبدیل آن به یک اتصال دائمی.
- پرچ‌ها (Rivets): جایگزینی پیچ با پرچ در نقاطی که هرگز نیاز به باز شدن ندارند.
انتخاب روش مناسب برای جلوگیری از شل شدن اتصال
برای انتخاب متد صحیح، معیارهای محیطی و کاربردی زیر را در نظر بگیرید:
- اگر لرزش شدید و حساسیت بالا (ایمنی جانی) وجود دارد $\rightarrow$ روش‌های مکانیکی (سیم ایمنی یا پین).
- اگر نیاز به سرویس و باز کردن دوره‌ای هست $\rightarrow$ روش‌های اصطکاکی (مهره نایلونی یا واشر فنری).
- برای اتصال‌های ثابت و غیرقابل دسترس $\rightarrow$ روش‌های شیمیایی یا دائمی (چسب رزوه یا جوش).
- در محیط‌های با دمای بسیار بالا $\rightarrow$ اجتناب از چسب‌های معمولی و استفاده از روش‌های مکانیکی یا چسب‌های گرید صنعتی حرارتی.
اشتباهات رایج و نکات ایمنی در تثبیت پیچ‌ها
برخی اقدامات که در ظاهر راهکار به نظر می‌رسند، در واقع باعث تخریب سریع‌تر اتصال می‌شوند و باید از آن‌ها اجتناب کرد:
- استفاده از روغن یا پارافین برای جلوگیری از شل شدن: روغن اصطکاک را کاهش داده و در واقع باعث می‌شود پیچ سریع‌تر باز شود.
- نادیده گرفتن گام رزوه (Thread Pitch): استفاده از پیچ‌هایی با گام نامناسب در محیط‌های لرزشی، احتمال لغزش را افزایش می‌دهد.
- بارگذاری بیش از حد روی پیچ: پیچ‌ها برای تحمل نیروی کششی طراحی شده‌اند، نه برای تحمل نیروی برشی شدید.
نکات حرفه‌ای برای افزایش طول عمر اتصالات
برای تبدیل یک اتصال معمولی به یک اتصال مهندسی و بادوام، این چک‌لیست فنی را رعایت کنید:
- انتخاب پیچ‌های گرید بالا:برای کاربردهای صنعتی، از پیچ‌های Grade 10.9 یا 12.9 استفاده کنید که مقاومت کششی بیشتری دارند.
- رعایت تناسب طول پیچ با بار:طول پیچ باید به گونه‌ای باشد که حداقل ۳ تا ۵ رزوه در مهره درگیر شوند تا فشار به طور یکنواخت توزیع گردد.
- برنامه بازرسی دوره‌ای:برای اتصالات حیاتی، بازرسی ماهانه شامل بررسی علامت‌های رنگی و بازسفت کردن با آچار تورک را در دستور کار قرار دهید.
جمع‌بندی و نتیجه‌گیری
جلوگیری از شل شدن پیچ و مهره ترکیبی از انتخاب سخت‌افزار مناسب و اجرای تکنیک‌های صحیح نصب است. درک مفهوم نیروی گیره و اجتناب از سفت کردن بیش از حد، اولین قدم در مسیر ایمنی است. با شناسایی عوامل محیطی مانند لرزش و دما و انتخاب هوشمندانه بین روش‌های اصطکاکی، مکانیکی و شیمیایی، می‌توان ریسک شکست اتصالات را به حداقل رساند. به یاد داشته باشید که هیچ روشی جایگزین بازرسی منظم و استفاده از ابزارهای دقیق مانند آچار تورک نمی‌شود.
