هلي كويل تعمیر جای پیچ هرز شده
فهرست مطالب
هرز شدن جای پیچ، چالشی رایج در اتصالات مکانیکی محسوب می‌شود. هلی‌کویل، راه‌حلی نوین و دائمی برای
ترمیم رزوه هرز شدهبه شمار می‌رود. این راهنما (هرندی – شهریورماه 1403) به شما کمک می‌کند تا با مراحل کامل و نکات کلیدی
ترمیم جای پیچ هرز شده با هلی‌کویلآشنا شوید و اتصالی محکم‌تر از قبل ایجاد کنید. با این روش، میتوانید عمر مفید قطعات خود را افزایش داده و از هزینه‌های بالای تعویض جلوگیری نمایید.

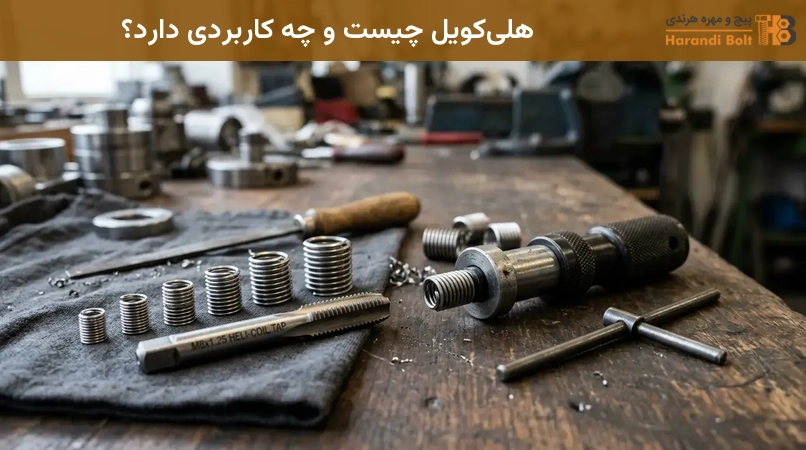

هلی‌کویل چیست و چه کاربردی دارد؟
هلی‌کویل، بوش فنری‌شکل از جنس فولاد ضد زنگ است که برای ترمیم دائمی رزوه‌های آسیب‌دیده و تقویت رزوه در مواد نرم مانند آلومینیوم و فایبرگلاس استفاده می‌شود. این ابزار به دلیل دقت بالا و دوام فوق‌العاده، در صنایع مختلف اهمیت ویژه‌ای یافته است.
تعریف و اهمیت هلی‌کویل در صنعت و تعمیرات
هلی‌کویل یا بوش فنری، ابزاری بسیار کارآمد و مناسب برای ترمیم انواع جای پیچ هرز است که متخصصان هیچ‌گاه از اهمیت آن غافل نبوده‌اند. این ابزار می‌تواند جای پیچ‌های هرز را به صورت دائمی و با کیفیت و دقت بسیار بالا، با بوش‌های فنری‌شکل فولادی و بدون نیاز به باز کردن قطعه از روی دستگاه، در مدت زمانی محدود (در مقایسه با روش‌های معمول) ترمیم کند. همچنین، می‌توان از آن برای تقویت رزوه در قطعاتی که از مواد نرم مانند آلومینیوم، فایبرگلاس و غیره ساخته شده‌اند، استفاده کرد.
به گفته سایپا، هلی‌کویل یا بوش فنری، ابزاری بسیار کارآمد و مناسب برای ترمیم انواع جای پیچ هرز است که متخصصان هیچ‌گاه از اهمیت آن غافل نبوده‌اند. این ابزار می‌تواند جای پیچ‌های هرز را به صورت دائمی و با کیفیت و دقت بسیار بالا، با بوش‌های فنری‌شکل فولادی و بدون نیاز به باز کردن قطعه از روی دستگاه، در مدت زمانی محدود (در مقایسه با روش‌های معمول) ترمیم کند. همچنین، می‌توان از آن برای تقویت رزوه در قطعاتی که از مواد نرم مانند آلومینیوم، فایبرگلاس و غیره ساخته شده‌اند، استفاده کرد.
مزایای استفاده از هلی‌کویل
استفاده از هلی‌کویل مزایای متعددی دارد که آن را به گزینه‌ای برتر تبدیل کرده است. این بوش‌ها از سیم فولادی نورد سرد با استحکام کششی بالا (1375-1725 مگاپاسکال) و سختی (43-50 RC) ساخته می‌شوند. مزایای اصلی آن عبارت‌اند از:
- انعطاف‌پذیری هلی‌کویل باعث یکنواخت‌تر شدن توزیع بار استاتیکی و دینامیکی می‌شود و مجموعه به دست آمده، استحکام کششی بالاتری نسبت به اتصال پیچ و رزوه دارد.
- عمر رزوه حاصل از قرار دادن هلی‌کویل بالاتر است؛ زیرا عملیات سطحی بهتری دارد.
- تنش وارد شده به ماده
parentکمتر می‌شود؛ زیرا هلی‌کویل داخل سوراخ فاقد حرکت نوسانی است. - نسبت به ابزارهای دیگر، فضای کمتری اشغال می‌کند.
- در محدوده دمایی وسیعی قابل استفاده است.
- قابلیت طراحی بهینه با انتخاب محدوده وسیعی از استحکام برای پیچ و ماده
parent. - زمان کم مورد نیاز برای نصب.
کاربردهای رایج هلی‌کویل
هلی‌کویل در صنایع مختلفی کاربرد دارد، از جمله خودروسازی (مانند سرسیلندر، محل شمع، کارتل روغن) و هوافضا.
بر اساس گزارش سایپا، ابزار هلی‌کویل کاربرد فراوانی در صنایع خودروسازی و هوافضا دارد، به‌طوری که در هواپیمای
Boeing 747تعداد 250000 قطعه هلی‌کویل به‌صورت قطعه اصلی استفاده می‌شود.
جدول زیر برخی از کاربردهای متداول ابزار هلی‌کویل را نشان می‌دهد:
| کاربرد در موتورسیکلت | کاربرد در صنایع سنگین | کاربرد در خودرو |
|---|---|---|
| پیچ سرسیلندر | پیچ‌های فلایویل کاترپیلار | پیچ‌های کارتل و گیربکس |
| محل شمع | اتصالات موتورهای دیزلی | پیچ‌های منیفولد |
| پیچ‌های اگزوز | تجهیزات معدن | پیچ‌های رینگ و چرخ |

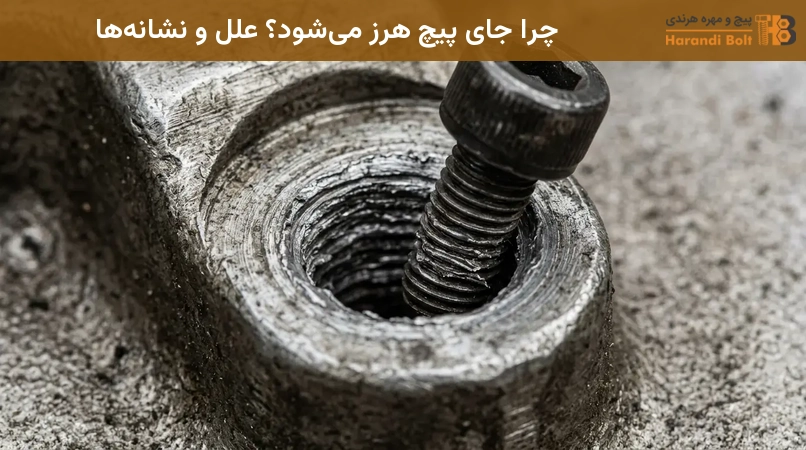

چرا جای پیچ هرز می‌شود؟ علل و نشانه‌ها
اگر پیچ بدون مقاومت بچرخد، سفت نشود یا به‌راحتی از جا درآید، نشانه‌هایی از هرز شدن رزوه است. شل شدن اتصال نیز از علائم این مشکل محسوب می‌شود.
علائم تشخیص جای پیچ هرز شده
کارشناسان
پیچ آنلاین 24اذعان دارند وقتی پیچی درون یک سوراخ رزوه‌دار بسته می‌شود، دنده‌های پیچ درون دنده‌های داخلی سوراخ قفل شده و مقاومت لازم برای نگه‌داشتن اتصال را فراهم می‌کنند. «هرز شدن» زمانی رخ می‌دهد که این دنده‌ها به هر دلیلی ساییده، صاف یا تخریب شوند. در این حالت، هرچند پیچ ظاهراً سالم به نظر می‌رسد، اما دیگر چیزی برای درگیر شدن با پیچ درون سوراخ وجود ندارد.
کارشناسان
پیچ آنلاین 24اذعان دارند وقتی پیچی درون یک سوراخ رزوه‌دار بسته می‌شود، دنده‌های پیچ درون دنده‌های داخلی سوراخ قفل شده و مقاومت لازم برای نگه‌داشتن اتصال را فراهم می‌کنند. «هرز شدن» زمانی رخ می‌دهد که این دنده‌ها به هر دلیلی ساییده، صاف یا تخریب شوند. در این حالت، هرچند پیچ ظاهراً سالم به نظر می‌رسد، اما دیگر چیزی برای درگیر شدن با پیچ درون سوراخ وجود ندارد.
عوامل اصلی هرز شدن رزوه
عوامل اصلی هرز شدن رزوه شامل سفت کردن بیش از حد پیچ، استفاده از پیچ با سایز نامناسب، باز و بسته کردن مکرر، زنگ‌زدگی و جنس نرم قطعه هستند.
بنابر نظر کارشناسان
پیچ آنلاین 24، پیش از پرداختن به روش‌های تعمیر، بهتر است بدانیم چه عواملی باعث این مشکل می‌شوند؛ زیرا شناخت علت، هم به انتخاب روش درست کمک می‌کند و هم از تکرار مشکل جلوگیری می‌نماید.
تفاوت هرز شدن در مواد مختلف
هرز شدن رزوه بسته به جنس قطعه، متفاوت است. در فلزات نرم مانند آلومینیوم، رزوه به‌راحتی آسیب می‌بیند. در چوب، بافت نرم آن و در پلاستیک، مقاومت کمتر در برابر فشار، از دلایل اصلی هرز شدن به شمار می‌روند. هلی‌کویل برای تقویت رزوه در مواد نرم بسیار کارآمد است.

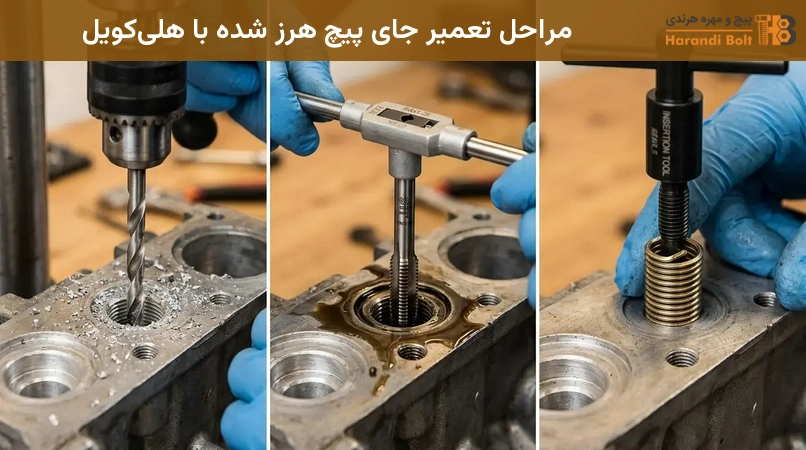

مراحل ترمیم جای پیچ هرز شده با هلی‌کویل
برای انجام یک ترمیم موفق با هلی‌کویل، دنبال کردن دقیق مراحل زیر ضروری است. این فرآیند شامل آماده‌سازی، قلاویزکاری و نصب بوش فنری می‌شود.
ابزار و مواد لازم (
Prerequisites / What You’ll Need)
برای ترمیم با هلی‌کویل، به یک کیت کامل (قلاویز، آچار تزریق، بوش‌های فنری) نیاز دارید. سایر ابزارهای ضروری عبارت‌اند از:
- دریل و مته مناسب (سایز دقیق مطابق کیت هلی‌کویل)
- آچار قلاویز و ابزار شکستن خار فنر
- عینک ایمنی و دستکش (برای محافظت شخصی)
- مواد تمیزکننده (مانند اسپری چربی‌زدا یا هوای فشرده)
- روغن برش (برای قلاویزکاری در فلزات سخت)
انتخاب سایز صحیح هلی‌کویل متناسب با پیچ اصلی، حیاتی است. معمولاً سایز مته مورد نیاز برای هر قلاویز هلی‌کویل روی بسته‌بندی کیت یا در کاتالوگ آن مشخص شده است. همیشه از سایز توصیه‌شده استفاده کنید.
گام اول: آماده‌سازی سوراخ (
Drilling)
با دریل و مته‌ای با سایز مشخص شده در کیت هلی‌کویل، رزوه‌های آسیب‌دیده را به‌طور کامل از بین ببرید. این کار باید با دقت و عمود بر سطح قطعه انجام شود تا سوراخ کاملاً صاف و تراز باشد. عمق سوراخ‌کاری باید به اندازه‌ای باشد که بوش فنری هلی‌کویل به‌طور کامل و کمی پایین‌تر از سطح قطعه قرار گیرد. پس از سوراخ‌کاری، با استفاده از هوای فشرده یا اسپری تمیزکننده، براده‌ها و ذرات فلز را کاملاً از داخل سوراخ پاک کنید تا هیچ مانعی برای قلاویزکاری باقی نماند.
گام دوم: قلاویزکاری (
Tapping)
پس از آماده‌سازی سوراخ، با قلاویز مخصوص هلی‌کویل، رزوه‌های جدیدی در سوراخ ایجاد کنید. قلاویزکاری را به‌آرامی، با فشار یکنواخت و عمود بر سطح قطعه انجام دهید. برای اطمینان از برش صحیح رزوه و جلوگیری از شکستن قلاویز، معمولاً توصیه می‌شود برای هر دو دور چرخش قلاویز به جلو، نیم دور آن را به عقب بچرخانید تا براده‌ها شکسته و خارج شوند. در فلزات سخت، استفاده از روغن برش مناسب به روان‌تر شدن فرآیند و افزایش عمر قلاویز کمک شایانی می‌کند. پس از اتمام قلاویزکاری، سوراخ را مجدداً با دقت تمیز کنید.
گام سوم: نصب بوش فنری (
Helicoil Insertion)
بوش فنری هلی‌کویل را درون ابزار تزریق (آچار مخصوص جازدن فنر) قرار دهید؛ دقت کنید که خار فنر (
Tang) به سمت بیرون باشد. ابزار را به‌آرامی و با چرخش یکنواخت، بوش را به داخل رزوه‌های جدیدی که ایجاد کرده‌اید، هدایت کنید. بوش باید به‌طور کامل و بدون کجی در جای خود قرار گیرد و لبه بالایی آن کمی پایین‌تر از سطح قطعه باشد. پس از نصب کامل، خار فنر را با ابزار مخصوص شکستن خار (
Tang Break-off Tool) جدا کنید. این مرحله برای سوراخ‌های راه به در (
Through-holes) ضروری است تا پیچ بتواند به‌طور کامل عبور کند. در سوراخ‌های کور (
Blind-holes)، خار فنر می‌تواند در جای خود باقی بماند.
نکات مهم و ترفندهای حرفه‌ای برای ترمیم موفق
رفع مشکلات رایج پس از نصب هلی‌کویل (
Common Pitfalls to Avoid)
اگر پس از نصب هلی‌کویل، پیچ به‌راحتی بسته نشد یا سفت نگردید، ابتدا دنده‌های فنر را بررسی کنید تا از کج نشدن آن‌ها اطمینان حاصل کنید. در سوراخ‌های راه به در، از شکستن کامل خار فنر اطمینان حاصل کنید؛ باقی ماندن آن می‌تواند مانع ورود پیچ شود. همچنین، همیشه مطابقت گام و قطر پیچ اصلی با هلی‌کویل و قلاویز آن را بررسی کنید. عدم تراز بودن قلاویزکاری یا سوراخ‌کاری اولیه نیز می‌تواند مشکل‌ساز باشد و منجر به کج شدن بوش یا بسته نشدن صحیح پیچ شود. برای جلوگیری از این مشکلات، همیشه از ابزارهای باکیفیت و تکنیک صحیح استفاده کنید.
افزایش دوام و کیفیت ترمیم (
Tips for a Better Result)
برای اطمینان از دوام و کیفیت بالای ترمیم، نکات زیر را رعایت کنید: قبل از شروع کار، سوراخ و اطراف آن را کاملاً تمیز و عاری از هرگونه آلودگی و براده کنید. استفاده از روغن برش مناسب در مرحله قلاویزکاری، به ایجاد رزوه‌های دقیق‌تر و باکیفیت‌تر کمک شایانی می‌کند. هنگام بستن پیچ نهایی، از گشتاور مناسب و توصیه‌شده توسط سازنده استفاده کنید و از سفت کردن بیش از حد خودداری نمایید. در کاربردهای حساس و تحت ارتعاش، استفاده از چسب‌های قفل‌کننده رزوه (مانند
لاک‌تایت) می‌تواند به ثابت ماندن پیچ و افزایش امنیت اتصال کمک کند. به یاد داشته باشید که هلی‌کویل نه تنها برای ترمیم، بلکه برای تقویت رزوه در مواد نرم نیز عالی است و می‌تواند استحکام اتصال را به میزان قابل توجهی افزایش دهد.
تفاوت قلاویز دو پله‌ای
قلاویزهای دو پله‌ای با طراحی خاص خود، ابتدا یک پله راهنما ایجاد کرده و سپس رزوه اصلی را با دقت بیشتری برش می‌دهند. این ویژگی به صاف و آب‌بندی شدن رزوه کمک می‌کند و اطمینان خاطر بیشتری را برای تکنسین فراهم می‌آورد. استفاده از این قلاویزها دقت و سرعت کار را افزایش می‌دهد و از کج شدن رزوه جلوگیری می‌کند.
مزایا و محدودیت‌های استفاده از هلی‌کویل
چرا هلی‌کویل بهترین گزینه است؟
هلی‌کویل با ایجاد یک رزوه فولادی مستحکم، راهکاری دائمی و قابل اعتماد برای ترمیم است. این روش رزوه را قوی‌تر از حالت اولیه می‌سازد، زیرا بوش فنری از فولاد با استحکام بالا ساخته شده و توزیع بار را یکنواخت می‌کند. در مقایسه با روش‌های موقتی مانند استفاده از چسب یا پیچ‌های
اورسایز، هلی‌کویل دوام و امنیت بالاتری را ارائه می‌دهد، به‌ویژه در قطعات تحت فشار یا ارتعاش. همچنین، برای تقویت رزوه در مواد نرم، یک انتخاب ایده‌آل است و می‌تواند عمر مفید قطعه را به میزان قابل توجهی افزایش دهد.
محدودیت‌ها و موارد جایگزین
هلی‌کویل محدودیت‌هایی نیز دارد: هزینه اولیه کیت ممکن است بالا باشد و نیاز به ابزارهای تخصصی و دقت بالا در اجرا دارد. برای مواد غیرفلزی مانند چوب یا پلاستیک، روش‌های ساده‌تری مانند پر کردن سوراخ با چسب چوب و خلال دندان یا چسب
اپوکسینیز می‌توانند کارآمد باشند، اما برای بارهای سبک‌تر. در آسیب‌های جزئی، قلاویزکاری مجدد با قلاویز معمولی یا استفاده از پیچ‌های
اورسایزنیز مطرح است، اما این روش‌ها معمولاً دوام و استحکام هلی‌کویل را ندارند و ممکن است مشکل را به‌طور دائمی حل نکنند.
راهنمای قیمت‌گذاری: هزینه ابزار و بوش هلی‌کویل
برای آشنایی با هزینه‌های مربوط به ابزار و بوش‌های هلی‌کویل، در ادامه لیست قیمت‌های رایج برای بوش فنری، قلاویز هلی‌کویل و آچار مخصوص جازدن فنر آورده شده است. این قیمت‌ها صرفاً جهت اطلاع‌رسانی ارائه شده‌اند.
قیمت بوش فنری (
Spring Bush Prices)
| سایز ( Size) |
قیمت (تومان) |
|---|---|
| 1*6 | 2000 |
| 1*7 | 2000 |
| 1*8 | 2000 |
| 1/25*8 | 2000 |
| 1/25*9 | 2500 |
| 1*10 | 2500 |
| 1/25*10 | 2500 |
| 1/5 *10 | 2500 |
| 1/5 *11 | 4500 |
| 1/25*11 | 4500 |
| 1/25 *12 | 3500 |
| 1/5*12 | 3500 |
| 1/75 *12 | 3500 |
| 1/25*14 | 5000 |
| 1/5 *14 | 5000 |
| 2*14 | 5000 |
| 1/5*16 | 7500 |
| 2 *16 | 7500 |
| 1/5*18 | 9000 |
| 1/5 *20 | 11000 |
| 18*516 | 3000 |
| 16 *3/8 | 3500 |
| 20*7/16 | 4000 |
| 13*1/2 | 4500 |
قیمت قلاویز هلی‌کویل (
Helicoil Tap Prices)
| سایز قلاویز ( Tap Size) |
قیمت قلاویز (تومان) |
|---|---|
| 6.1 | 110.000 |
| 7.1 | 130.000 |
| 8.1 | 130.000 |
| 8.1/25 | 130.000 |
| 10.1 | 150.000 |
| 10.1/25 | 150.000 |
| 10.1/5 | 150.000 |
| 11.1/25 | 190.000 |
| 11.1/5 | 190.000 |
| 12.1 | 180.000 |
| 12.1/25 | 180.000 |
| 12.1/5 | 180.000 |
| 12.1/75 | 180.000 |
| 14.1/25 | 300.000 |
| 14.1/5 | 250.000 |
| 14.2 | 250.000 |
| 16.1/5 | 300.000 |
| 16.2 | 300.000 |
| 18.1/5 | 350.000 |
| 20.1/5 | 400.000 |
| 1/4.28 | 130.000 |
| 5/16.24 | 150.000 |
| 5/16.18 | 150.000 |
| 3/8.24 | 170.000 |
| 3/8.16 | 170.000 |
| 7/16.20 | 200.000 |
| 7/16.14 | 200.000 |
| 1/2.13 | 230.000 |
قیمت آچار مخصوص جازدن فنر (
Spring Insertion Tool Prices)
قیمت آچارهای مخصوص جازدن فنر به شرح زیر است:
| نوع آچار ( Wrench Type) |
قیمت (تومان) |
|---|---|
| آچار میله‌ای ساده | 25000 |
| آچار به اصطلاح پمپی | 150.000 |
نتیجه‌گیری
ترمیم جای پیچ هرز شده با هلی‌کویل، راهکاری مؤثر و دائمی برای بازگرداندن استحکام به اتصالات است. با دنبال کردن مراحل دقیق و رعایت نکات ایمنی و فنی، میتوانید به‌راحتی این مشکل را برطرف کنید. انتخاب صحیح ابزار و دقت در اجرای مراحل، کلید موفقیت در این فرآیند است. با این راهنما، میتوانید با اطمینان خاطر،
رزوه‌های آسیب‌دیدهرا ترمیم کرده و اتصالی مطمئن و بادوام ایجاد کنید.
