چک لیست انتخاب پیچ و مهره برای سوله
فهرست مطالب
انتخاب صحیح پیچ و مهره برای سازههایی مانند سوله، نقشی حیاتی در پایداری، ایمنی و طول عمر سازه ایفا میکند. یک انتخاب نادرست میتواند منجر به خسارات جبرانناپذیری شود. این چک لیست جامع، راهنمایی گام به گام برای مهندسان، پیمانکاران و مدیران پروژه ارائه میدهد تا با اطمینان کامل، بهترین اتصالات را برای سوله خود برگزینند و از دوام و عملکرد بهینه آن اطمینان حاصل کنند.
گام اول: تحلیل نیازها و بارهای سازهای سوله

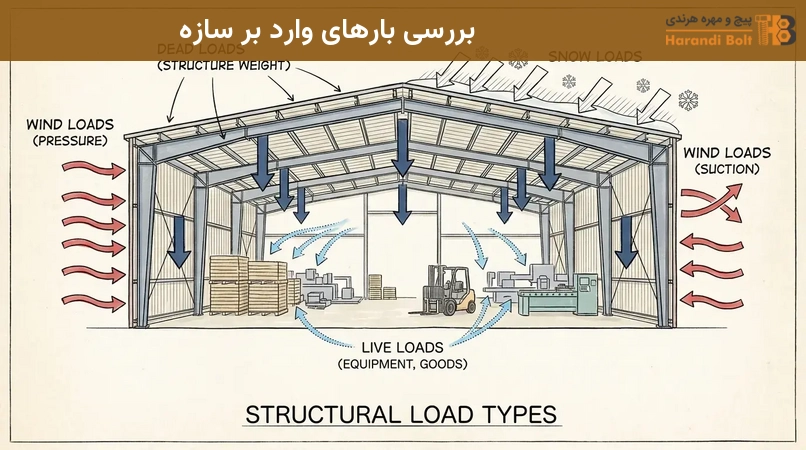

بررسی بارهای وارد بر سازه
پیش از هر انتخابی، درک دقیق از انواع بارهایی که بر سازه سوله وارد میشود، ضروری است. این بارها شامل بارهای مرده (وزن خود سازه و تجهیزات ثابت)، بارهای زنده (تجهیزات متحرک، کالاها، افراد)، بارهای ناشی از باد (فشار و مکش باد بر دیوارها و سقف)، بارهای برف (در مناطق سردسیر) و بارهای لرزهای (در مناطق زلزلهخیز) هستند. برای سولهها، بارهای باد و برف بسته به موقعیت جغرافیایی اهمیت ویژهای دارند. محاسبه دقیق این بارها بر اساس موقعیت جغرافیایی، طراحی سوله و کاربری مورد نظر (مانند انبار، کارگاه تولیدی یا سالن ورزشی)، زیربنای انتخاب پیچ و مهره با مقاومت کافی را تشکیل میدهد. این گام اولیه، تضمین میکند که اتصالات انتخابی، توانایی تحمل تمامی نیروهای وارده را خواهند داشت.

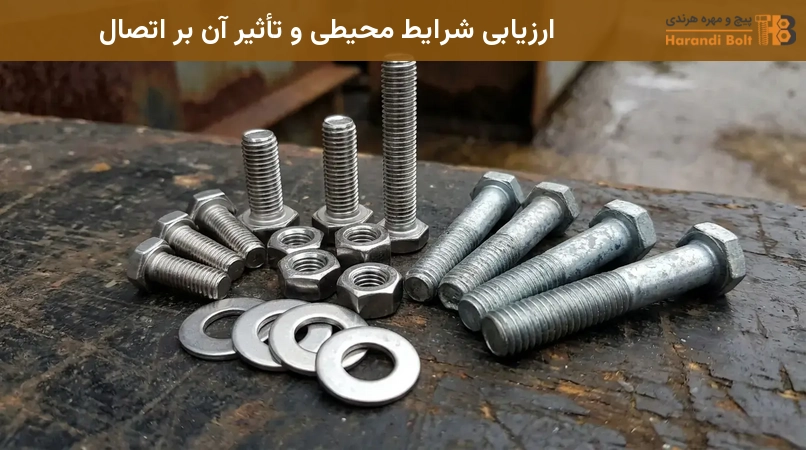

ارزیابی شرایط محیطی و تأثیر آن بر اتصال
شرایط محیطی سوله تأثیر مستقیمی بر دوام اتصالات دارد. عواملی مانند رطوبت بالا، تغییرات دمایی شدید، و وجود مواد شیمیایی خورنده (در سولههای صنعتی یا کشاورزی که با مواد خاصی سروکار دارند) میتوانند باعث زنگزدگی و فرسایش پیچ و مهرهها شوند. در چنین محیطهایی، انتخاب مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ (گریدهای 304 و 316 که مقاومت بالایی در برابر خوردگی دارند) یا پوششهای محافظ مانند گالوانیزه گرم و پوششهای روی (zinc) یا کروم (chrome)، حیاتی است و از تخریب زودرس اتصالات جلوگیری میکند. دمای بسیار بالا یا پایین نیز میتواند بر خواص مکانیکی مواد تأثیر بگذارد که باید در نظر گرفته شود.
گام دوم: انتخاب گرید، ابعاد و نوع رزوه مناسب

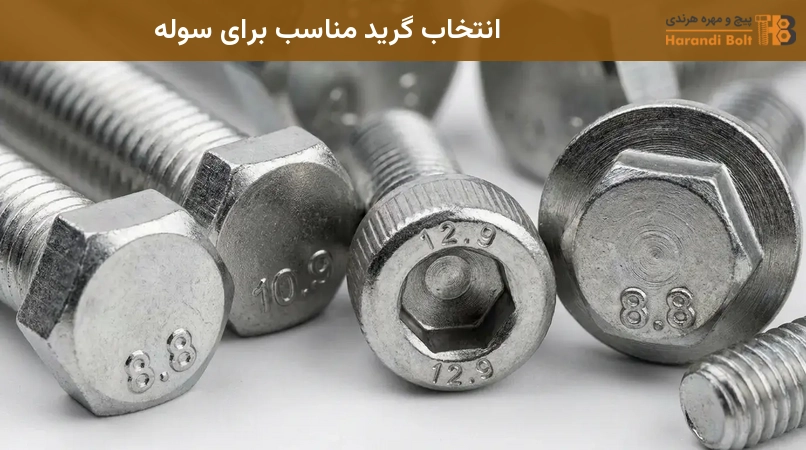

انتخاب گرید مناسب برای سوله
گرید پیچ و مهره نشاندهنده میزان مقاومت مکانیکی آن است. گریدهای رایج مانند 4.6، 5.6، 6.8، 8.8 و 10.9، مقادیر مشخصی از تنش جاری شدن و تنش گسیختگی را تضمین میکنند. برای مثال، پیچ گرید 8.8 مقاومت نهایی 8000 کیلوگرم بر سانتیمربع و تنش جاری شدن 6400 کیلوگرم بر سانتیمربع را ارائه میدهد. گریدهای بالاتر مانند 10.9، مقاومت بیشتری دارند و برای اتصالات پرمقاومت در سازههای سنگینتر سوله استفاده میشوند. انتخاب گرید باید متناسب با بارهای محاسبه شده و اهمیت سازهای اتصال باشد. استفاده از پیچهای معمولی (گریدهای 4.6، 5.6) برای بارهای سبکتر و پیچهای پرمقاومت (8.8، 10.9) برای اتصالات اصلی و حیاتی سازه توصیه میشود. همچنین، لازم است گرید مهره و واشر نیز با گرید پیچ همخوانی داشته باشد؛ استفاده از مهره گرید 8 برای پیچ گرید 10.9، به دلیل عدم توانایی مهره در تحمل بار پیچ، اشتباه است و میتواند منجر به شکست اتصال شود.
| نوع مهره | استاندارد اندازه | توضیح |
|---|---|---|
| متریک | M6, M8, M10 و … | عدد نشاندهنده قطر پیچ در میلیمتر |
| اینچی | ¼”-20, ½”-13 | عدد اول قطر پیچ، عدد دوم تعداد رزوه در هر اینچ |
| مهره قفلی (Nyloc) | M8, M10 | دارای حلقه نایلونی ضد لغزش |
تعیین ابعاد و نوع رزوه پیچ و مهره
ابعاد پیچ شامل قطر (با حرف M برای سیستم متریک (مثلاً M5 به معنای قطر 5 میلیمتر) و واحد اینچ برای سیستم اینچی) و طول آن است (مثلاً M5x30 به معنای طول 30 میلیمتر). اندازهگیری دقیق این ابعاد برای اطمینان از تناسب با سوراخها و ضخامت قطعات متصل شونده ضروری است. طول پیچ معمولاً از زیر سر تا انتهای رزوه اندازهگیری میشود، به جز پیچهای تخت که شامل سر نیز میشوند. در سیستم اینچی، قطر و طول هر دو بر حسب اینچ بیان میشوند (مثلاً ¼”x1″).
| نوع اندازهگیری | روش اندازهگیری | مثال |
|---|---|---|
| قطر پیچ | اندازهگیری پهنترین بخش رزوه با کولیس یا ابزار چاپی | M8 → قطر 8 میلیمتر |
| طول پیچ | از زیر سر تا انتهای رزوه (بهجز پیچ تخت که شامل سر میشود) | M6×20 → طول 20 میلیمتر |
| استاندارد اینچی | بر اساس واحد inch | ¼”×1″ → قطر ¼ اینچ، طول 1 اینچ |
نوع رزوه نیز اهمیت دارد: رزوههای درشت (UNC) با تعداد دندانه کمتر در هر اینچ (مثلاً 8 تا 24 TPI)، برای اتصالات سریع و مقاومت در برابر لرزش مناسبتر هستند. در مقابل، رزوههای ریز (UNF) با تعداد دندانه بیشتر (مثلاً 20 تا 32 TPI)، برای تنظیمات دقیقتر و مواردی که نیاز به مقاومت بیشتر در برابر باز شدن است، به کار میروند. در سیستم متریک، فاصله بین دندانهها (گام رزوه) بر حسب میلیمتر (مثلاً 0.5 تا 2.5 میلیمتر) تعیین میشود. همچنین، نوع سرپیچ (مانند شش گوش برای اتصالات سازهای یا آلن) باید بر اساس ابزار نصب، فضای موجود و زیباییشناسی انتخاب شود.
| نوع رزوه | واحد اندازهگیری | محدوده متداول |
|---|---|---|
| UNC (درشت) | دندانه در هر اینچ | 8 تا 24 TPI |
| UNF (ریز) | دندانه در هر اینچ | 20 تا 32 TPI |
| متریک | فاصله بین دندانهها | 0.5 تا 2.5 mm |
| میلیمتر (mm) | اینچ (inch) |
|---|---|
| 1 mm | 0.0394 in |
| 25.4 mm | 1 in |
| 50.8 mm | 2 in |
| 76.2 mm | 3 in |
| 101.6 mm | 4 in |
گام سوم: رعایت استانداردها و پیشنیازهای فنی
استانداردهای بینالمللی و ملی در اتصالات سوله
رعایت استانداردهای فنی، تضمینکننده کیفیت، ایمنی و قابلیت تبادل اتصالات است. استانداردهای بینالمللی مانند DIN (آلمان)، ASTM (آمریکا) و ISO، مشخصات دقیقی برای تولید پیچ و مهره ارائه میدهند. برای اتصالات سازهای سوله، استانداردهایی نظیر DIN 931 (پیچ شش گوش نیم رزوه)، DIN 933 (پیچ شش گوش تمام رزوه)، DIN 934 (مهره شش گوش معمولی) برای پیچ و مهرههای شش گوش معمولی و DIN 6914 (پیچ شش گوش پرمقاومت HV)، DIN 6915 (مهره شش گوش پرمقاومت HV) و DIN 6916 (واشر تخت پرمقاومت HV) برای پیچ و مهرههای پرمقاومت HV رایج هستند. همچنین، استانداردهای ASTM A307 (پیچهای معمولی)، ASTM A325 (پیچهای پرمقاومت) و ASTM A490 (پیچهای فوق پرمقاومت) برای پیچهای شش گوش سازهای مورد استفاده قرار میگیرند. انطباق با مقررات ملی ساختمان و آییننامههای محلی نیز الزامی است تا از رعایت حداقلهای ایمنی و فنی اطمینان حاصل شود.
| نوع استاندارد | سایز پیچ | قطر خارجی | قطر مهره | اندازه آچار | توضیح |
|---|---|---|---|---|---|
| متریک | M6 | 6.0 mm | 10.0 mm | 10.0 mm | برای اتصالات سبکتر و عمومی |
| متریک | M8 | 8.0 mm | 13.0 mm | 13.0 mm | برای اتصالات سنگینتر مانند سازههای فلزی |
| متریک | M12 | 12.0 mm | 19.0 mm | 19.0 mm | رایج در سازههای فولادی و ماشینآلات |
| UNC (اینچی) | 1/4″-20 | 0.250 in | 0.437 in | 7/16 in | رایج در ساختوساز و فلزکاری |
| UNF (اینچی) | 3/8″-24 | 0.375 in | 0.562 in | 9/16 in | برای کاربردهای دقیقتر و مقاومت در برابر لرزش |
مدارک و اطلاعات ضروری قبل از خرید و نصب
برای انتخاب و خرید صحیح پیچ و مهره، دسترسی به مدارک فنی و اطلاعات دقیق ضروری است. این مدارک شامل نقشههای محاسباتی سازه، نقشههای اجرایی (شاپ دراوینگ) که جزئیات برش، سوراخکاری و ابعاد پیچها را مشخص میکنند، و مشخصات فنی پروژه است. همچنین، اطمینان از وجود گواهینامههای کیفیت برای پیچ، مهره و واشر از تامینکننده معتبر، اهمیت بسزایی دارد.
پیشنیازهای ساخت و ساز
- تأیید نقشههای اجرایی (شاپ دراوینگ)
- حضور پرسنل متخصص و ماهر برای نصب
- در دسترس بودن ابزار مناسب
- رعایت کامل نکات ایمنی
رواداریها و آمادهسازی
- حداکثر زبری لبههای برش خورده: نباید از 3 میلیمتر تجاوز کند.
- پیشگرمایش: برای قطعات با ضخامت بیش از 40 میلیمتر قبل از سوراخکاری توصیه میشود.
- برقوکاری سوراخهای نامنظم: تا حداکثر 3 میلیمتر بزرگتر مجاز است.
- افزایش کلی قطر سوراخ: نباید از 5 میلیمتر بیشتر شود.
- ممنوعیت استفاده از شعله: برای ایجاد یا بزرگ کردن سوراخها به هیچ وجه نباید از شعله استفاده کرد.
- آمادهسازی سطح: شامل سندبلاست یا شاتبلاست و چربیزدایی.
- پوشش ضد زنگ: حداقل 20 میکرون، با مدت زمان حفاظت متناسب با رطوبت محیط.
- نگهداری صحیح قطعات: دور از زمین، محافظت شده در برابر عوامل جوی و قابل شناسایی.
گام چهارم: اجتناب از اشتباهات رایج و توصیههای عملی
اشتباهات رایج در انتخاب پیچ و مهره سوله
برخی اشتباهات رایج میتواند ایمنی و دوام سوله را به خطر اندازد.
- دستکم گرفتن بارهای وارده بر سازه
- نادیده گرفتن شرایط محیطی (مانند رطوبت و خوردگی)
- عدم تطابق گرید پیچ، مهره و واشر
- انتخاب ابعاد نادرست که منجر به عدم فیتینگ صحیح میشود
- استفاده از پیچهای ضعیفتر از حد نیاز یا برعکس، استفاده از پیچهای بیش از حد قوی
- عدم رعایت رواداریهای سوراخکاری (مانند برقوکاری بیش از حد)
- عدم استفاده از واشر مناسب
- اولویت دادن صرف به قیمت بر کیفیت
توصیههای حرفهای برای انتخاب بهینه و دوام سوله
برای اطمینان از انتخاب بهینه، همواره توصیههای حرفهای زیر را در نظر بگیرید:
- همواره با مهندسان سازه و متخصصان اتصالات مشورت کنید.
- تعادل بین هزینه و عملکرد را با توجه به کاربری و عمر مفید مورد انتظار سوله در نظر بگیرید.
- پیچ و مهرهها را فقط از تامینکنندگان معتبر و دارای گواهینامه کیفیت تهیه کنید.
- در طراحی و اجرا، تا حد امکان اتصالات پیچ و مهرهای پرمقاومت را جایگزین جوشکاری در محل کنید.
- از ابزارهای مناسب مانند آچار گشتاور برای سفت کردن پیچها با گشتاور مشخص استفاده کنید.
- مزایای سازههای فولادی پیچ و مهرهای (سرعت بالا در مونتاژ، کیفیت ساخت کنترل شده، مقاومت بهتر در برابر آتشسوزی) را در نظر داشته باشید.
نتیجهگیری
انتخاب دقیق و آگاهانه پیچ و مهره برای سوله، ستون فقرات ایمنی و پایداری این سازههاست. با پیروی از این چک لیست گام به گام، شامل تحلیل بارها و شرایط محیطی، انتخاب گرید و ابعاد مناسب، رعایت استانداردهای فنی و اجتناب از اشتباهات رایج، میتوانید از دوام و عملکرد بهینه سوله خود اطمینان حاصل کنید. این رویکرد سیستماتیک نه تنها هزینههای بلندمدت را کاهش میدهد، بلکه آرامش خاطر را برای بهرهبرداران به ارمغان میآورد. همواره در صورت نیاز به مشاوره تخصصی، با کارشناسان مجرب در این حوزه تماس بگیرید تا از صحت و سلامت سازه خود مطمئن شوید.
