کلاس مقاومتی مهره چگونه تعیین میشود؟
فهرست مطالب
مهرهها، اجزای حیاتی در هر اتصال مکانیکی هستند که وظیفه نگهداری و ایمنسازی قطعات را بر عهده دارند. اما آیا میدانید که همه مهرهها یکسان نیستند؟ کلاس مقاومتی مهره، یک مشخصه فنی حیاتی است که میزان تحمل بار و استحکام آن را تعیین میکند. انتخاب مهره با کلاس مقاومتی نامناسب میتواند منجر به شکست اتصال، آسیب به تجهیزات و حتی حوادث جبرانناپذیر شود. در این مقاله، به صورت گام به گام به شما خواهیم آموخت که کلاس مقاومتی مهره چیست، چه عواملی آن را تعیین میکنند و چگونه میتوانید آن را شناسایی و انتخاب کنید. درک صحیح گرید پیچ و مهره و استانداردهای مربوط به آن، برای تضمین ایمنی و دوام هر سازه یا ماشینی ضروری است.

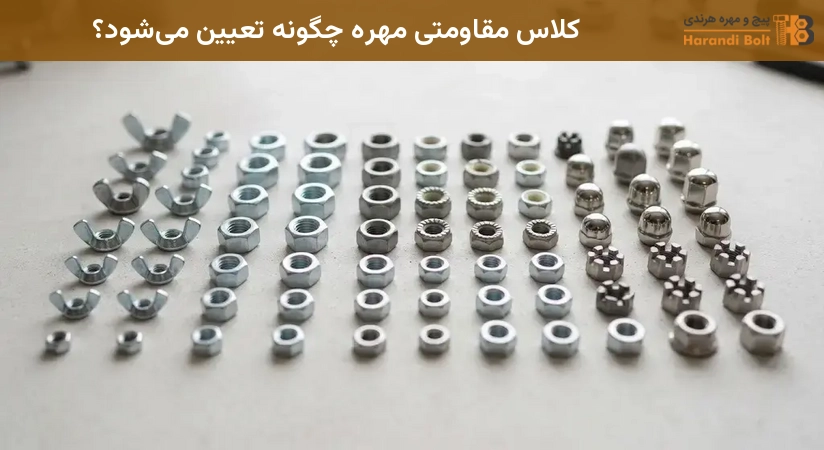

برای درک بهتر موضوع، تصویر زیر انواع مختلف مهرهها را نشان میدهد که هر کدام ممکن است کلاس مقاومتی متفاوتی داشته باشند.
کلاس مقاومتی مهره چیست؟
کلاس مقاومتی مهره (که گاهی گرید مهره نیز نامیده میشود)، یک شاخص استاندارد شده است که خواص مکانیکی، استحکام کششی و حد تسلیم مهره را مشخص میکند. این عدد نشان میدهد که یک مهره تا چه میزان فشار و کشش را میتواند قبل از تغییر شکل دائمی یا شکست تحمل کند. در واقع، هرچه عدد کلاس مقاومتی بالاتر باشد، مهره از استحکام بیشتری برخوردار است و برای کاربردهای سنگینتر مناسبتر خواهد بود. این مقادیر معمولاً بر حسب مگاپاسکال (MPa) بیان میشوند و مستقیماً به استحکام کششی و حد جاری شدن مهره مربوط هستند. درک این مفهوم برای مهندسان، صنعتگران و حتی کاربران خانگی که با اتصالات مکانیکی سروکار دارند، ضروری است تا از ایمنی و دوام سازهها و تجهیزات اطمینان حاصل کنند. این دانش به شما کمک میکند تا از انتخاب مهرههای ضعیفتر از حد نیاز که میتواند منجر به خرابیهای فاجعهبار شود، جلوگیری کنید.
در جدول زیر، میتوانید با انواع رایج مهرهها و ویژگیهای کلیدی آنها آشنا شوید:
| نوع مهره | ظاهر | جنس رایج | ویژگی خاص | کاربرد اصلی | مزیت کلیدی |
|---|---|---|---|---|---|
| مهره ششگوش (Hex Nut) | ششگوش | فولاد، استنلس استیل، برنج | طراحی استاندارد | اتصالات عمومی صنعتی | رایجترین و سازگارترین |
| مهره قفلی (Lock Nut) | ششگوش با اینسرت نایلونی | فولاد، استنلس استیل | ضد لرزش | تجهیزات ارتعاشی | ایمنی بالا در شرایط دینامیک |
| مهره خروسکی (Wing Nut) | دو بال جانبی | فولاد، استنلس استیل، روی | قابلیت سفت کردن با دست | مونتاژهای سریع | عدم نیاز به ابزار |
| مهره کلاهی (Cap Nut) | ششگوش با سر گنبدی | فولاد، استنلس استیل | پوششدهنده رزوه | کاربردهای تزئینی، محافظت از رزوه | ظاهری زیبا و محافظت |
عوامل تعیینکننده کلاس مقاومتی مهره
کلاس مقاومتی یک مهره تحت تأثیر چندین عامل کلیدی در فرآیند تولید آن قرار میگیرد. اولین و مهمترین عامل،
جنس ماده اولیهاست. مهرهها معمولاً از فولاد کربنی، فولاد آلیاژی یا استنلس استیل ساخته میشوند که هر کدام خواص مکانیکی متفاوتی دارند. فولادهای با کربن متوسط و آلیاژی، استحکام بالاتری نسبت به فولادهای کم کربن ارائه میدهند. به عنوان مثال، مهرههای مورد استفاده با پیچ خشکه (مانند گرید 8.8 یا 10.9) از فولادهای با کربن متوسط یا آلیاژی ساخته میشوند. دومین عامل،
عملیات حرارتیاست. فرآیندهایی مانند کوئنچ (سرد کردن سریع) و تمپرینگ (بازپخت)، ساختار بلوری فولاد را تغییر داده و سختی و استحکام آن را به میزان قابل توجهی افزایش میدهند. این عملیات حرارتی دقیقاً کنترل شده، تضمین میکند که مهره به خواص مکانیکی مورد نظر برای کلاس مقاومتی خود دست یابد. در نهایت،
کیفیت ساخت و رعایت استانداردهای بینالمللینظیر ISO (سازمان بینالمللی استانداردسازی)، ASTM (انجمن آمریکایی آزمایش و مواد) و DIN (مؤسسه استاندارد آلمان) نقش حیاتی در تضمین کلاس مقاومتی اعلام شده برای مهره ایفا میکنند. این استانداردها، الزامات دقیقی را برای ترکیب شیمیایی، فرآیند تولید، ابعاد و روشهای تست تعیین میکنند تا اطمینان حاصل شود که محصول نهایی مطابق با مشخصات فنی است.

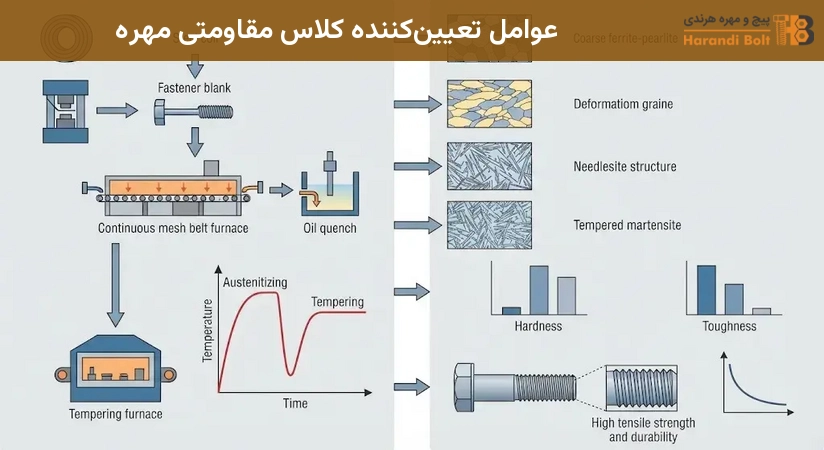

تصویر زیر، فرآیند تولید و عملیات حرارتی را به صورت شماتیک نشان میدهد که بر استحکام نهایی مهره تأثیرگذار است.
راهنمای گام به گام تعیین کلاس مقاومتی مهره
تعیین کلاس مقاومتی مهره یک فرآیند عملی است که با شناسایی علامتگذاریها و مراجعه به استانداردهای مربوطه انجام میشود. این راهنما به شما کمک میکند تا به درستی کلاس مقاومتی مهره مورد نظر خود را تشخیص دهید و از انتخاب صحیح آن اطمینان حاصل کنید. برای این کار، تنها به یک مهره تمیز و در صورت لزوم، یک ذرهبین نیاز دارید.
شناسایی علامتگذاری روی مهره (اعداد و حروف)
اولین قدم، بررسی دقیق سطح مهره برای یافتن هرگونه علامتگذاری حک شده است. تولیدکنندگان معمولاً کلاس مقاومتی را به صورت اعداد (مانند 8، 10، 12) یا ترکیبی از اعداد و نقاط روی سطح مهره حک میکنند. این علامتگذاریها ممکن است کوچک باشند؛ بنابراین ممکن است نیاز به تمیز کردن مهره از هرگونه آلودگی یا استفاده از ذرهبین برای خوانایی بهتر داشته باشید. گاهی اوقات، حرف ‘M’ قبل از اعداد نشاندهنده سیستم متریک و قطر اسمی مهره است (مانند M20 به معنای قطر 20 میلیمتر)، اما این حرف به کلاس مقاومتی یا استحکام مکانیکی مهره اشاره ندارد و نباید با آن اشتباه گرفته شود. تمرکز شما باید بر روی اعداد تنها یا اعدادی باشد که به وضوح گرید را نشان میدهند.

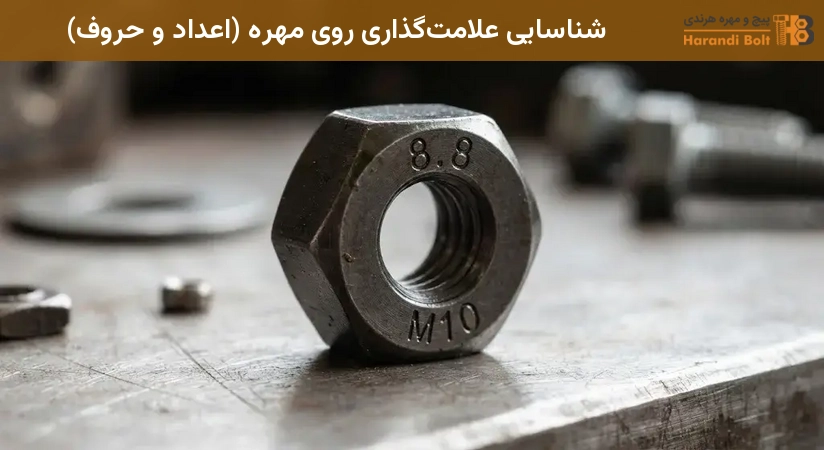

تصویر زیر نمونهای از علامتگذاری روی یک مهره را نشان میدهد.
تفسیر اعداد گرید (مثال: 8.8، 10.9)
کلاسهای مقاومتی مهرههای متریک معمولاً با یک عدد واحد (مانند 8، 10، 12) مشخص میشوند که نشاندهنده گرید مهره است. این گرید باید با گرید پیچ متناظر آن (مثلاً 8.8، 10.9، 12.9) مطابقت داشته باشد. به عنوان مثال، مهره گرید 8 برای پیچ گرید 8.8 مناسب است. در سیستم گرید پیچ (مانند 8.8)، عدد اول (مثلاً 8 در 8.8) نشاندهنده یکصدم حداقل استحکام کششی بر حسب مگاپاسکال (MPa) است (یعنی 8 × 100 = 800 MPa). عدد دوم (مثلاً 0.8 در 8.8) که پس از نقطه میآید، نشاندهنده نسبت حداقل استحکام تسلیم به حداقل استحکام کششی است (یعنی 0.8 × 100% = 80%). بنابراین، یک پیچ 8.8 دارای استحکام کششی 800 مگاپاسکال و استحکام تسلیم 640 مگاپاسکال (80% از 800) است. مهرهای که با این پیچ جفت میشود، باید توانایی تحمل این بارها را داشته باشد.
مراجعه به استانداردهای مرجع (ISO 898-1)
برای اطمینان از تفسیر صحیح و دقیق، همیشه به استانداردهای بینالمللی مراجعه کنید. استاندارد ISO 898-1 به طور خاص خواص مکانیکی بستهای ساخته شده از فولاد کربنی و آلیاژی را پوشش میدهد و جداول دقیقی برای کلاسهای مقاومتی پیچ و مهره ارائه میکند. این استاندارد مقادیر دقیق استحکام کششی، استحکام تسلیم و سختی را برای هر کلاس مشخص میکند. مطالعه این استاندارد، مرجع نهایی برای تأیید و درک عمیقتر کلاس مقاومتی مهره است و به شما کمک میکند تا از صحت انتخاب خود اطمینان حاصل کنید. همچنین، استانداردهای دیگری مانند ASTM A315 نیز مقادیر خاصی را برای استحکام کششی (مانند 830 MPa) و استحکام تسلیم (مانند 660 MPa) برای گریدهای خاص تعیین میکنند که میتواند به عنوان مرجع استفاده شود.
جدول زیر، خلاصهای از استانداردهای مهم و گریدهای مربوط به پیچ و مهره را نشان میدهد:
| استاندارد | نوع پیچ و مهره | محدوده گرید یا کلاس مقاومتی | کاربرد اصلی | توضیحات |
|---|---|---|---|---|
| DIN | پیچ و مهرههای عمومی | 4.6, 5.6, 8.8, 10.9, 12.9 | صنایع فلزی، ساختمانی و مکانیکی | استانداردسازی رزوه، قطر و طول |
| ISO | پیچ و مهرههای استاندارد جهانی | 4.6, 5.6, 8.8, 10.9, 12.9 | پروژههای صنعتی و بینالمللی | مطابق با استانداردهای جهانی |
| ASTM | پیچ و مهرههای فولادی و آلیاژی | A307, A325, A490 | سازههای ساختمانی و پلها | تعریف استحکام کششی، سختی و گشتاور مجاز |
| BS | استاندارد بریتانیا | متنوع (معادل DIN/ISO) | صنایع بریتانیا | مشخصات فنی برای بستها |
| JIS | استاندارد صنعتی ژاپن | متنوع (معادل DIN/ISO) | صنایع ژاپن | مشخصات فنی برای بستها |
درک مقادیر استحکام کششی و تسلیم
استحکام کششی (Tensile Strength) حداکثر تنشی است که مهره میتواند قبل از شکستن تحمل کند. این مقدار نشاندهنده حداکثر باری است که مهره میتواند قبل از اینکه به طور کامل از هم بپاشد، تحمل کند. استحکام تسلیم (Yield Strength) نیز حداکثر تنشی است که مهره میتواند قبل از تغییر شکل دائمی تحمل کند. این مقدار حیاتی است؛ زیرا نشان میدهد مهره تا چه حد میتواند تحت بار قرار گیرد بدون اینکه شکل اولیه خود را از دست بدهد یا دچار تغییر شکل پلاستیک شود. این دو مقدار، مهمترین شاخصهای مکانیکی هستند که توسط کلاس مقاومتی بیان میشوند. برای مثال، یک مهره با کلاس مقاومتی 10، برای پیچ 10.9 طراحی شده و میتواند بارهای کششی بسیار بالایی را تحمل کند، در حالی که مهره کلاس 5 برای کاربردهای با بار متوسط مناسب است. درک این مقادیر به شما کمک میکند تا مهرهای را انتخاب کنید که توانایی تحمل بارهای مورد انتظار در کاربرد خاص شما را داشته باشد و از عملکرد ایمن و پایدار اتصال اطمینان حاصل کنید.
جدول کلاسهای مقاومتی مهره و نحوه انتخاب آن
برای انتخاب صحیح مهره، آشنایی با کلاسهای مقاومتی رایج و کاربردهای آنها ضروری است. در اینجا خلاصهای از مهمترین کلاسهای مقاومتی و ویژگیهای آنها آورده شده است:
| کلاس مقاومتی مهره | برای پیچ گرید | حداقل استحکام کششی (تقریبی) | کاربرد اصلی | ویژگیها |
|---|---|---|---|---|
| 4 | 4.6 | 400 مگاپاسکال | اتصالات سبک، کاربردهای عمومی با بار کم | ساخته شده از فولاد کم کربن، مقاومت پایینتر، معمولاً با نام ‘پیچ آهنی’ شناخته میشود. |
| 5 | 5.8 | 500 مگاپاسکال | اتصالات با بار متوسط، مبلمان، برخی تجهیزات خانگی | ساخته شده از فولاد کم کربن، مقاومت متوسط، اغلب گالوانیزه سرد. |
| 8 | 8.8 | 800 مگاپاسکال | اتصالات با استحکام بالا، خودروسازی، ماشینآلات صنعتی، سازههای فلزی | ساخته شده از فولاد کربن متوسط، استحکام بالا، با نام ‘پیچ خشکه’ نیز شناخته میشود. |
| 10 | 10.9 | 1000 مگاپاسکال | اتصالات بسیار پرفشار، صنایع سنگین، موتور خودرو، سازههای بزرگ | ساخته شده از فولاد کربن متوسط با افزودنیهای آلیاژی، استحکام کششی بسیار بالا. |
| 12 | 12.9 | 1200 مگاپاسکال | کاربردهای فوق سنگین، موتورهای صنعتی، ماشینآلات دقیق و تحت تنش زیاد | بالاترین استحکام در بین گریدهای رایج، ساخته شده از فولاد آلیاژی با کربن بالا، مقاومت عالی در برابر فشار. |
نحوه انتخاب:هنگام انتخاب مهره، همیشه باید کلاس مقاومتی آن را با کلاس مقاومتی پیچ متناظر مطابقت دهید. هرگز از مهرهای با کلاس مقاومتی پایینتر از پیچ استفاده نکنید؛ زیرا این کار نقطه ضعف اتصال خواهد بود و میتواند منجر به شکست زودهنگام شود. همچنین، شرایط محیطی مانند رطوبت، دما و وجود مواد شیمیایی را در نظر بگیرید که ممکن است نیاز به مهرههای خاص (مانند استنلس استیل برای مقاومت در برابر خوردگی) یا پوششهای محافظ داشته باشند. انتخاب صحیح نه تنها ایمنی را تضمین میکند، بلکه طول عمر و عملکرد بهینه سیستم را نیز افزایش میدهد.
نکات کلیدی و اشتباهات رایج در انتخاب کلاس مقاومتی مهره
انتخاب صحیح کلاس مقاومتی مهره برای ایمنی و دوام هر اتصال حیاتی است. در اینجا به چند نکته کلیدی و اشتباهات رایج اشاره میکنیم که باید هنگام کار با بستها به آنها توجه ویژه داشته باشید:
نکات کلیدی:
- مطابقت کامل:همیشه کلاس مقاومتی مهره را با کلاس مقاومتی پیچ متناظر آن مطابقت دهید. استفاده از مهرهای قویتر از پیچ بیفایده است و تنها هزینه اضافی به همراه دارد؛ در حالی که استفاده از مهرهای ضعیفتر، نقطه شکست اتصال خواهد بود و میتواند عواقب خطرناکی داشته باشد.
- بررسی دقیق علامتگذاری:قبل از استفاده، همیشه علامتگذاری روی مهره را به دقت بررسی کنید. گاهی اوقات، مهرههای با ظاهر مشابه، کلاسهای مقاومتی متفاوتی دارند. یک بررسی چشمی دقیق میتواند از اشتباهات پرهزینه جلوگیری کند.
- در نظر گرفتن محیط:شرایط محیطی مانند دماهای بالا، رطوبت، یا قرار گرفتن در معرض مواد خورنده، ممکن است نیاز به مهرههایی با جنس خاص (مانند استنلس استیل) یا پوششهای محافظ داشته باشد، حتی اگر کلاس مقاومتی مناسب باشد. این عوامل میتوانند بر طول عمر و عملکرد مهره تأثیر بگذارند.
اشتباهات رایج:
اشتباه گرفتن قطر اسمی با کلاس مقاومتی: عبارت M20 (قطر اسمی 20 میلیمتر) هیچ اطلاعاتی درباره کلاس مقاومتی مهره ارائه نمیدهد. این دو مشخصه کاملاً از هم جدا هستند و نباید با یکدیگر اشتباه گرفته شوند. قطر اسمی تنها به ابعاد فیزیکی اشاره دارد، نه به استحکام مکانیکی.
| سایز | قطر اسمی رزوه | گام رزوه متریک درشت |
|---|---|---|
| M16 | 16 میلیمتر | 2 میلیمتر |
| M20 | 20 میلیمتر | 2.5 میلیمتر |
| M24 | 24 میلیمتر | 3 میلیمتر |
- نادیده گرفتن گام رزوه:علاوه بر کلاس مقاومتی، گام رزوه مهره نیز باید با گام رزوه پیچ مطابقت داشته باشد تا اتصال به درستی برقرار شود و از آسیب به رزوه یا شل شدن اتصال جلوگیری شود. عدم تطابق گام رزوه میتواند منجر به اتصال ناقص و ناپایدار شود.
- عدم توجه به کاربرد:استفاده از مهرهای با کلاس مقاومتی بسیار بالا برای کاربردهای سبک، غیرضروری و پرهزینه است؛ در حالی که استفاده از مهره ضعیف برای کاربردهای سنگین، خطرناک است و میتواند منجر به خرابی سازه یا تجهیزات شود. همیشه مهرهای را انتخاب کنید که متناسب با نیازهای باربری و ایمنی کاربرد خاص شما باشد.

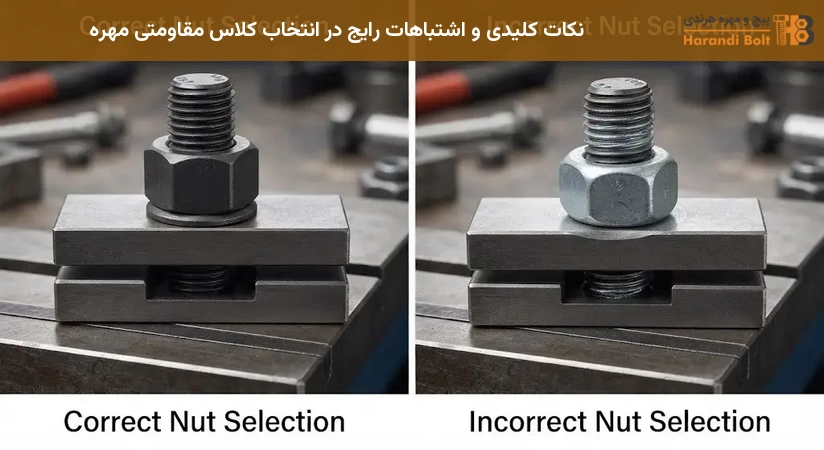

تصویر زیر، تفاوت بین یک مهره با کلاس مقاومتی مناسب و یک مهره نامناسب را در یک اتصال نشان میدهد.
جمعبندی
کلاس مقاومتی مهره، یک مشخصه فنی حیاتی است که نقش اساسی در استحکام، دوام و ایمنی اتصالات مکانیکی ایفا میکند. با درک مفهوم گرید، عوامل تعیینکننده آن، نحوه خواندن علامتگذاریها و مراجعه به استانداردهای معتبر نظیر ISO، ASTM و DIN، میتوانید مهره مناسب برای هر کاربرد را به درستی انتخاب کنید. به یاد داشته باشید که مطابقت کلاس مقاومتی مهره با پیچ و توجه به شرایط محیطی، کلید یک اتصال مطمئن و پایدار است. انتخاب نادرست مهره میتواند منجر به شکست اتصال، آسیب به تجهیزات و خطرات ایمنی شود. با رعایت این نکات، از عملکرد بهینه و طول عمر سازهها و تجهیزات خود اطمینان حاصل خواهید کرد و از هزینههای اضافی و تعمیرات ناخواسته جلوگیری خواهید نمود.
