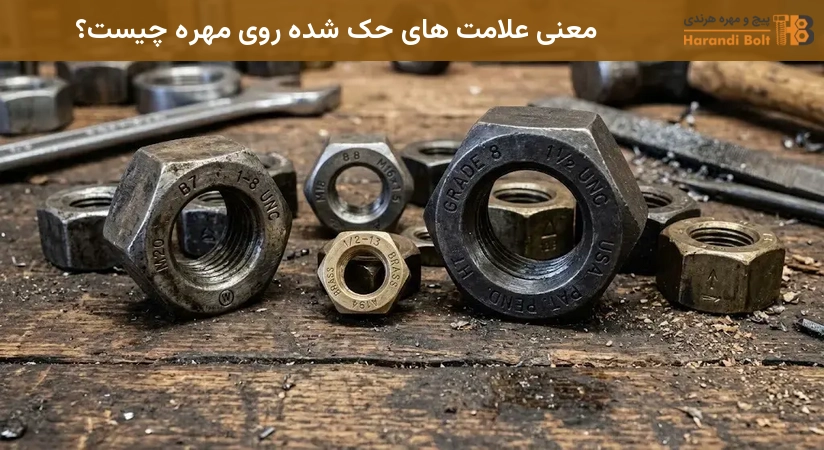

معنی علامت های حک شده روی مهره چیست؟

مهره‌ها، اجزای کوچک اما حیاتی در هر اتصال مکانیکی هستند. اما آیا تا به حال به علامت‌های حک شده روی مهره دقت کرده‌اید؟ این علامت‌ها، زبان پنهانی هستند که اطلاعات بسیار مهمی درباره ویژگی‌های مهره، از جمله گرید استحکامی، سایز رزوه و جنس مهره را آشکار می‌سازند. تفسیر علامت‌های مهره برای اطمینان از ایمنی، دوام و عملکرد صحیح اتصالات ضروری است. در این مقاله، شما را با این زبان آشنا خواهیم کرد تا بتوانید با اطمینان کامل، مهره مناسب برای هر کاربرد را انتخاب کنید.

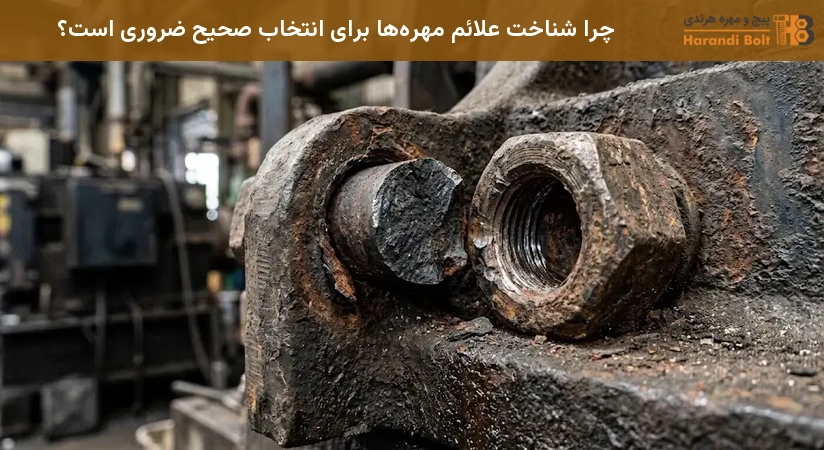

چرا شناخت علامت‌های مهره‌ها برای انتخاب صحیح ضروری است؟

انتخاب صحیح مهره، تنها به معنای یافتن مهره‌ای با ابعاد فیزیکی مشابه نیست. در واقع، علامت‌های حک شده روی مهره‌ها اطلاعات حیاتی را در مورد خواص مکانیکی، شیمیایی و ابعادی آن‌ها ارائه می‌دهند که نادیده گرفتن آن‌ها می‌تواند منجر به عواقب جدی شود. شناخت این علامت‌ها یک پیش‌نیاز ضروری برای هر فردی است که با اتصالات مکانیکی سروکار دارد، از مهندسان و تکنسین‌ها گرفته تا علاقه‌مندان به کارهای فنی و تعمیرات خانگی.

عدم تطابق گرید استحکامی مهره با پیچ، می‌تواند به شکست زودرس اتصال تحت بار منجر شود که در بسیاری از کاربردها، از جمله در صنایع خودروسازی، ساختمانی یا ماشین‌آلات صنعتی، خطرات ایمنی جبران‌ناپذیری به همراه دارد. همچنین، انتخاب جنس نامناسب مهره در محیط‌های خورنده، باعث زنگ‌زدگی و فرسایش سریع آن شده و طول عمر اتصال را به شدت کاهش می‌دهد. درک سایز رزوه و نوع آن نیز برای اطمینان از درگیری کامل و محکم بین پیچ و مهره حیاتی است. بنابراین، تفسیر علامت‌های مهره نه تنها یک مهارت فنی، بلکه یک ضرورت برای حفظ ایمنی، افزایش کارایی و کاهش هزینه‌های ناشی از خرابی‌هاست.

اطلاعات کلیدی روی مهره و تفسیر آن‌ها

علامت‌های حک شده روی مهره‌ها، خلاصه‌ای از مشخصات فنی آن‌ها را ارائه می‌دهند. این اطلاعات معمولاً شامل گرید استحکامی، ابعاد و سایز رزوه، و جنس مهره هستند که هر یک نقش مهمی در کاربرد نهایی ایفا می‌کنند.

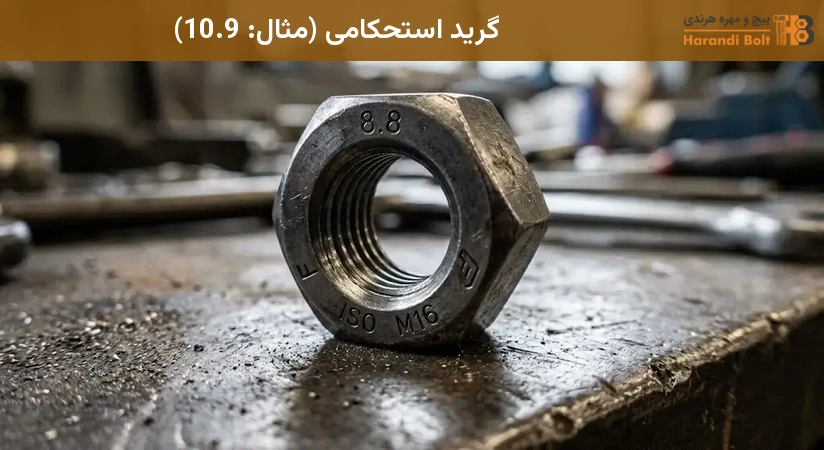

گرید استحکامی (مثال: 10.9)

گرید استحکامی، یکی از حیاتی‌ترین اطلاعات برای بست‌های فولادی است که مقاومت کششی (tensile strength) و مقاومت تسلیم (yield strength) مهره را نشان می‌دهد. این گریدها معمولاً با اعداد مشخص می‌شوند و برای مهره‌ها و پیچ‌ها متفاوت هستند. گریدهای رایج مهره‌ها معمولاً از 2 تا 14 متغیرند، اما گریدهای 5، 6، 8 و 10 از پرکاربردترین‌ها هستند.

به عنوان مثال، در گرید 10.9 برای پیچ‌ها (که مهره متناسب با آن نیز همین گرید را دارد)، عدد 10 نشان‌دهنده مقاومت کششی نهایی 1000 مگاپاسکال (MPa) است و عدد 0.9 (یا 9) به این معنی است که مقاومت تسلیم آن 90 درصد مقاومت کششی نهایی، یعنی 900 مگاپاسکال خواهد بود. این اعداد به شما کمک می‌کنند تا مهره‌ای را انتخاب کنید که توانایی تحمل بارهای مورد انتظار در پروژه شما را داشته باشد.

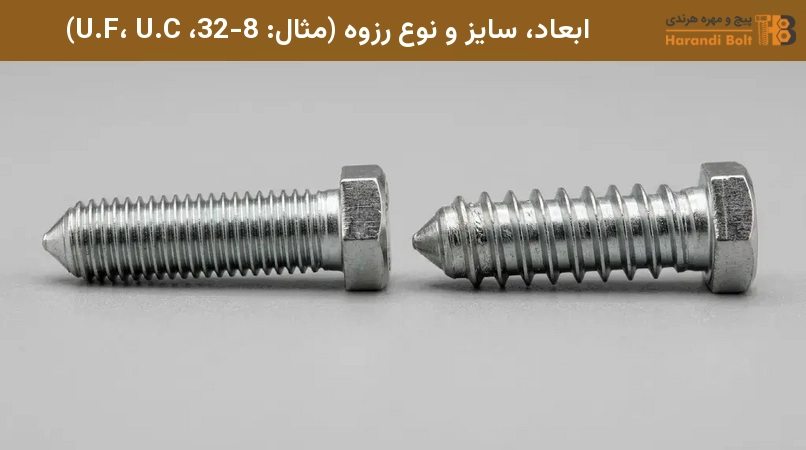

ابعاد، سایز و نوع رزوه (مثال: 8-32، U.F، U.C)

سایز مهره به ابعاد کلی آن، به ویژه قطر داخلی رزوه اشاره دارد. در سیستم متریک، سایز معمولاً با حرف M و یک عدد (مثلاً M10 برای مهره‌ای با قطر 10 میلی‌متر) مشخص می‌شود. در سیستم اینچی، سایز پیچ و مهره می‌تواند با گیج (gauge) و تعداد رزوه در اینچ مشخص شود، مانند 8-32 که در آن 8 نشان‌دهنده گیج و 32 نشان‌دهنده 32 رزوه در هر اینچ است. حرف ‘in’ نیز مخفف اینچ است.

نوع رزوه نیز بسیار مهم است و بر نحوه درگیری مهره با پیچ تأثیر می‌گذارد. دو نوع اصلی رزوه عبارتند از: رزوه ریز (U.F – Unified Fine thread) و رزوه درشت (U.C – Unified Coarse thread). رزوه‌های ریز معمولاً مقاومت بیشتری در برابر لرزش دارند و در کاربردهایی که نیاز به تنظیم دقیق است، استفاده می‌شوند، در حالی که رزوه‌های درشت سریع‌تر بسته می‌شوند و کمتر مستعد آسیب‌دیدگی هستند.

برای درک بهتر تفاوت بین رزوه‌های ریز و درشت، جدول زیر را مشاهده کنید:

ویژگی	رزوه ریز (U.F)	رزوه درشت (U.C)
مقاومت در برابر لرزش	بالا	متوسط
سرعت مونتاژ	پایین	بالا
حساسیت به آسیب	بالا	پایین
کاربرد رایج	تنظیم دقیق، بارهای دینامیکی	اتصالات عمومی، بارهای استاتیکی

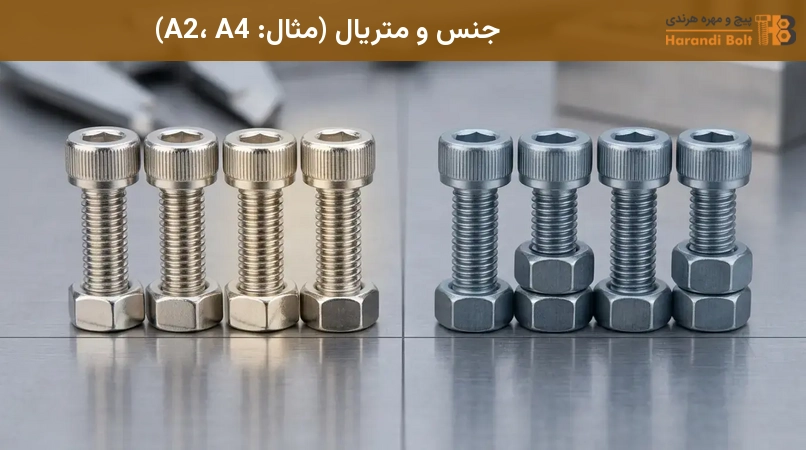

جنس و متریال (مثال: A2، A4)

جنس مهره، خواص فیزیکی، شیمیایی و مکانیکی آن را تحت تأثیر قرار می‌دهد. انتخاب متریال مناسب برای محیط کاری خاص، از اهمیت بالایی برخوردار است. برای مثال، مهره‌های فولادی ضد زنگ (stainless steel) بسیار رایج هستند و گریدهای مختلفی دارند:

• گرید 304 یا A2:این گرید از فولاد ضد زنگ، مقاومت خوبی در برابر خوردگی عمومی دارد و برای کاربردهای عمومی مناسب است. اغلب با علامت A2 یا A2-70 (که 70 نشان‌دهنده مقاومت کششی 700 مگاپاسکال است) مشخص می‌شود.

• گرید 316 یا A4:این گرید، حاوی مولیبدن است که مقاومت آن را در برابر خوردگی در محیط‌های کلریدی (مانند آب شور) و اسیدی به طور قابل توجهی افزایش می‌دهد. معمولاً با علامت A4 یا A4-80 (که 80 نشان‌دهنده مقاومت کششی 800 مگاپاسکال است) شناخته می‌شود.

برای مقایسه بهتر این دو گرید رایج فولاد ضد زنگ، به جدول زیر توجه کنید:

ویژگی	فولاد ضد زنگ A2 (گرید 304)	فولاد ضد زنگ A4 (گرید 316)
مقاومت به خوردگی عمومی	خوب	عالی
مقاومت به خوردگی کلریدی	متوسط	بالا (به دلیل مولیبدن)
مقاومت کششی (معمول)	700 مگاپاسکال	800 مگاپاسکال
کاربرد رایج	عمومی، داخلی، صنعتی سبک	دریایی، شیمیایی، محیط‌های اسیدی

شناخت این علامت‌ها به شما کمک می‌کند تا مهره‌ای را انتخاب کنید که نه تنها از نظر ابعادی، بلکه از نظر مقاومت و دوام نیز برای پروژه شما ایده‌آل باشد.

نحوه تشخیص کلاس و مشخصات مهره از روی علامت‌ها: راهنمای گام به گام

برای اطمینان از انتخاب صحیح مهره و جلوگیری از مشکلات احتمالی، دنبال کردن یک رویکرد گام به گام در تفسیر علامت‌های حک شده ضروری است. این راهنما به شما کمک می‌کند تا با دقت و اطمینان، مشخصات مهره را تشخیص دهید.

گام 1: شناسایی علامت‌ها روی مهره

اولین قدم، یافتن و شناسایی تمام علامت‌های حک شده روی مهره است. این علامت‌ها معمولاً روی سطح بالایی (face) مهره، روی بدنه جانبی یا گاهی اوقات در داخل سوراخ رزوه قرار دارند. از نور کافی استفاده کنید و در صورت لزوم، مهره را تمیز کنید تا هرگونه آلودگی یا زنگ‌زدگی که ممکن است علامت‌ها را پنهان کرده باشد، از بین برود. ممکن است علامت‌ها شامل اعداد، حروف، یا ترکیبی از هر دو باشند.

گام 2: تفسیر گرید استحکامی و مقاومت

پس از شناسایی علامت‌ها، به دنبال اعدادی باشید که گرید استحکامی را نشان می‌دهند. برای مهره‌های فولادی، این اعداد معمولاً به مقاومت کششی و تسلیم اشاره دارند. به عنوان مثال، اگر عدد 8 یا 10 را مشاهده کردید، این احتمالاً نشان‌دهنده گرید استحکامی مهره است که باید با گرید پیچ مورد استفاده مطابقت داشته باشد. به یاد داشته باشید که مهره باید حداقل به اندازه پیچ خود، مقاومت داشته باشد تا از شکست اتصال جلوگیری شود. برای مثال، مهره گرید 8 را با پیچ گرید 8.8 یا پایین‌تر استفاده کنید.

گام 3: خواندن ابعاد، نوع رزوه و جنس مهره

در این گام، سایر علامت‌ها را برای تشخیص ابعاد، نوع رزوه و جنس مهره تفسیر کنید. به دنبال حرف M برای ابعاد متریک (مانند M12) یا ترکیبی از اعداد و خط تیره برای ابعاد اینچی (مانند 1/4-20 یا 8-32) باشید. برای نوع رزوه، ممکن است حروف U.F (رزوه ریز) یا U.C (رزوه درشت) را مشاهده کنید. در مورد جنس، به دنبال علامت‌هایی مانند A2 یا A4 برای فولاد ضد زنگ باشید. اگر هیچ علامتی برای جنس وجود نداشت، معمولاً مهره از فولاد کربن ساده ساخته شده است.

گام 4: تطبیق با نیاز پروژه و کاربرد

پس از جمع‌آوری و تفسیر تمام اطلاعات، نوبت به تطبیق آن‌ها با نیازهای خاص پروژه شما می‌رسد. آیا مهره باید بار سنگینی را تحمل کند؟ آیا در معرض رطوبت، مواد شیمیایی یا دماهای شدید قرار می‌گیرد؟ آیا نیاز به تنظیم دقیق دارد؟ با پاسخ به این سوالات و مقایسه آن‌ها با مشخصات مهره‌ای که شناسایی کرده‌اید، می‌توانید اطمینان حاصل کنید که مهره انتخابی شما نه تنها از نظر ابعادی، بلکه از نظر عملکردی نیز برای کاربرد مورد نظر مناسب است. این گام نهایی، از بروز خطرات ایمنی و خرابی‌های زودرس جلوگیری می‌کند.

اشتباهات رایج و نکات حرفه‌ای برای انتخاب مهره مناسب

حتی با داشتن دانش کافی، اشتباهات رایجی وجود دارند که می‌توانند منجر به انتخاب نادرست مهره شوند. آگاهی از این اشتباهات و رعایت نکات حرفه‌ای، به شما کمک می‌کند تا همیشه بهترین انتخاب را داشته باشید.

• نادیده گرفتن علامت‌ها:بزرگترین اشتباه، نادیده گرفتن کامل علامت‌های حک شده است. این کار می‌تواند منجر به استفاده از مهره‌ای با گرید استحکامی پایین‌تر از حد نیاز یا جنسی نامناسب برای محیط شود که پیامدهای خطرناکی از جمله شکست اتصال، آسیب به تجهیزات و حتی جراحات جانی به دنبال دارد.

• ترکیب گریدهای نامتناسب:استفاده از پیچ و مهره با گریدهای استحکامی بسیار متفاوت (مثلاً پیچ گرید بالا با مهره گرید پایین) می‌تواند باعث شود که مهره قبل از رسیدن پیچ به ظرفیت کامل خود، دچار شکست شود. همیشه سعی کنید گرید مهره حداقل با گرید پیچ همخوانی داشته باشد.

• اشتباه در نوع رزوه:تلاش برای بستن مهره با رزوه درشت روی پیچی با رزوه ریز (یا برعکس) نه تنها اتصال را محکم نمی‌کند، بلکه به رزوه‌ها آسیب می‌رساند و مهره را غیرقابل استفاده می‌کند.

• فرض کردن جنس مهره:فرض کردن اینکه تمام مهره‌های فولادی ضد زنگ یکسان هستند، اشتباه است. گریدهای A2 و A4 تفاوت‌های مهمی در مقاومت به خوردگی دارند. انتخاب A2 در محیط‌های کلریدی می‌تواند منجر به خوردگی سریع شود.

نکات حرفه‌ای برای انتخاب مهره مناسب:

• همیشه علامت‌ها را بررسی کنید:قبل از هرگونه استفاده، زمان بگذارید و تمام علامت‌ها روی مهره را با دقت بررسی و تفسیر کنید.

• به استانداردها مراجعه کنید:در صورت شک، به جداول استاندارد مربوط به بست‌ها (مانند استانداردهای ISO، DIN یا ASTM) مراجعه کنید تا از صحت تفسیر خود اطمینان حاصل کنید.

• محیط کاربرد را در نظر بگیرید:همیشه شرایط محیطی (مانند رطوبت، دما، وجود مواد شیمیایی خورنده) را در نظر بگیرید و جنسی را انتخاب کنید که در برابر این شرایط مقاوم باشد.

• تطابق کامل با پیچ:اطمینان حاصل کنید که گرید استحکامی، سایز و نوع رزوه مهره کاملاً با پیچ مورد استفاده مطابقت دارد. این تطابق، کلید یک اتصال ایمن و بادوام است.

نتیجه‌گیری

درک معنی علامت‌های حک شده روی مهره، مهارتی ضروری برای هر کسی است که با اتصالات مکانیکی سروکار دارد. این علامت‌ها، اطلاعات حیاتی درباره گرید استحکامی، ابعاد، نوع رزوه و جنس مهره را در خود جای داده‌اند. با پیروی از راهنمای گام به گام ارائه شده و توجه به نکات حرفه‌ای، می‌توانید از انتخاب صحیح مهره اطمینان حاصل کنید و از خطرات ناشی از انتخاب نادرست، مانند شکست اتصال یا خوردگی زودرس، جلوگیری نمایید. به یاد داشته باشید که هر مهره داستانی برای گفتن دارد؛ کافی است زبان آن را بدانید تا اتصالات شما ایمن، محکم و بادوام باشند.
