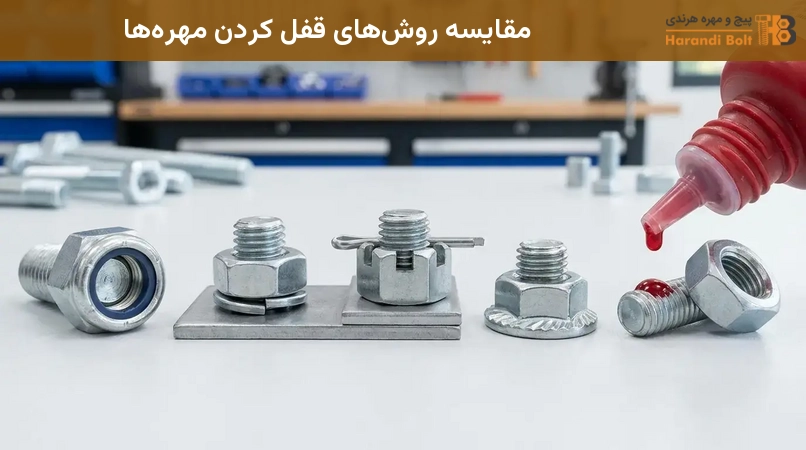

مقایسه روش‌های قفل کردن مهره‌ها

شل شدن اتصالات پیچ و مهره‌ ای، به ویژه در محیط‌های پر ارتعاش یا تحت بارهای دینامیکی، می‌تواند منجر به حوادث، خرابی تجهیزات و هزینه‌های گزاف شود. برای مقابله با این چالش، روش‌های مختلفی برای قفل کردن مهره‌ها توسعه یافته‌اند که هر یک مزایا و محدودیت‌های خاص خود را دارند. این مقاله به بررسی و مقایسه جامع این روش‌ها می‌پردازد تا در انتخاب بهترین گزینه برای نیازهایتان یاری‌گر باشد و به قفل کردن ایمن و مؤثر پیچ و مهره‌ها کمک کند.

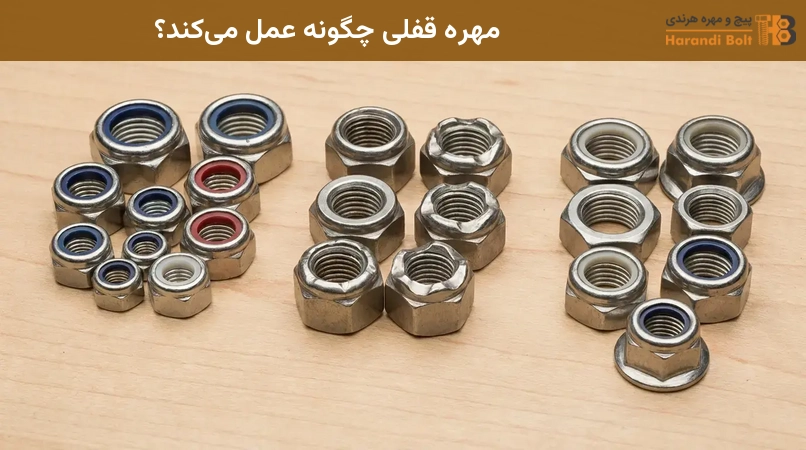

مهره قفلی چگونه عمل می‌کند؟

مهره قفلی (Lock Nut) نوعی مهره است که با ایجاد اصطکاک یا مقاومت مکانیکی اضافی، از باز شدن ناخواسته اتصال جلوگیری می‌کند. این مهره‌ها در برابر جابجایی و شل شدن ناشی از ارتعاشات، شوک‌ها و تغییرات دما مقاومت بالایی دارند و مشخصاً برای حفظ پیش‌تنیدگی و جلوگیری از لغزش طراحی شده‌اند.

انواع مهره‌های قفلی و مکانیزم عملکرد

• مهره قفلی نایلونی (Nylon Insert Lock Nut / مهره کاسه نمدی):این مهره‌ها دارای یک حلقه پلاستیکی (معمولاً نایلون) در قسمت بالایی خود هستند. هنگام بستن، رزوه پیچ در این حلقه نایلونی برش ایجاد کرده و با ایجاد اصطکاک و فشار محکم، از شل شدن جلوگیری می‌کند. این نوع مهره‌ها در برابر ارتعاش بسیار مقاوم هستند، اما در دماهای بالا (بالاتر از 120 درجه سانتی‌گراد) کارایی خود را از دست می‌دهند. مهره‌های کاسه نمدی که اغلب مطابق با استاندارد DIN 985 تولید می‌شوند، علاوه بر قفل کردن، قابلیت آب‌بندی نیز فراهم می‌کنند.
• مهره‌های با رزوه تغییر شکل یافته (Prevailing Torque Lock Nut):در این نوع، قسمت بالایی رزوه مهره به گونه‌ای تغییر شکل داده شده است (مانند بیضی شکل یا با فرورفتگی‌های شعاعی) که هنگام بستن، با رزوه پیچ درگیر شده و اصطکاک دائمی ایجاد می‌کند. این درگیری مکانیکی مانع از چرخش آزادانه مهره می‌شود. این مهره‌ها معمولاً یک‌بار مصرف هستند و برای پیچ‌های بلند توصیه نمی‌شوند.
• مهره‌های قفلی فلزی (All-Metal Lock Nut):این مهره‌ها بدون نیاز به مواد غیرفلزی، با ایجاد تغییر شکل در خود مهره (مانند مهره‌های Stover که دارای رزوه‌های قفل‌شونده یا رینگ فلزی هستند) یا استفاده از رینگ‌های فلزی داخلی، اصطکاک لازم را فراهم می‌کنند. مهره‌های DIN 6967 از این دسته‌اند و مقاومت خوبی در برابر خوردگی و دماهای بالا دارند، زیرا هیچ جزء پلاستیکی ندارند که تحت تأثیر حرارت قرار گیرد.

مزایا و معایب استفاده از مهره‌های قفلی

مزایا:ایمنی بالا، مقاومت عالی در برابر لغزش و ارتعاش، نصب نسبتاً آسان و طول عمر بیشتر در مقایسه با اتصالات ساده.

معایب:قیمت بالاتر نسبت به مهره‌های معمولی به دلیل تکنولوژی ساخت پیشرفته‌تر و قابلیت قفل‌کنندگی. به عنوان مثال، قیمت مهره کاسه نمدی در سایز و گرید برابر بالاتر از قیمت نمونه‌های مهره شش گوش ساده که طبق استاندارد DIN 943 تولید می‌شوند. برخی انواع نیاز به ابزار خاص برای نصب یا باز کردن دارند؛ محدودیت دمایی برای انواع نایلونی وجود دارد؛ و برخی انواع یک‌بار مصرف هستند که هزینه نگهداری را افزایش می‌دهد.

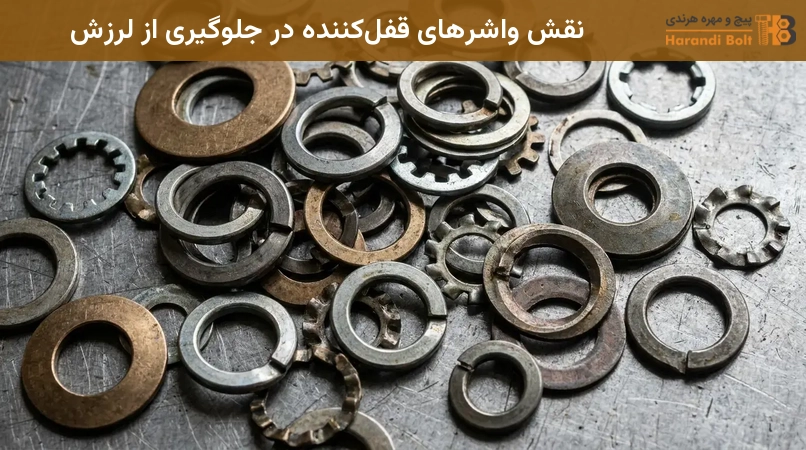

نقش واشرهای قفل‌کننده در جلوگیری از لرزش

واشرهای قفل‌کننده (Lock Washers) اجزای کوچکی هستند که بین مهره و سطح اتصال قرار می‌گیرند و با ایجاد اصطکاک، فشار یا مقاومت مکانیکی، به حفظ سفتی اتصال کمک می‌کنند. این واشرها به‌ویژه در برابر ارتعاشات مؤثر هستند و به عنوان یک لایه دفاعی اضافی عمل می‌کنند.

انواع واشرهای قفل‌کننده و نحوه عملکرد

• واشرهای فنری (Spring Washers):این واشرها پس از فشرده شدن، نیروی فنری خود را حفظ کرده و با اعمال فشار مداوم به مهره و سطح اتصال، از شل شدن آن جلوگیری می‌کنند. شکل شکاف‌دار یا مارپیچی آنها باعث می‌شود نیروی محوری ثابتی بر روی اتصال وارد شود. واشرهای فنری رایج‌ترین نوع هستند، اما در برابر ارتعاشات شدید ممکن است کارایی محدودی داشته باشند.
• واشرهای دندانه‌دار (Toothed Lock Washers):این واشرها دارای دندانه‌هایی هستند که هنگام سفت شدن مهره، در سطح مهره و قطعه زیرین فرو رفته و با ایجاد مقاومت در برابر چرخش، از باز شدن اتصال جلوگیری می‌کنند. این دندانه‌ها می‌توانند داخلی (برای پیچ‌های با سر کوچک) یا خارجی (برای پیچ‌های با سر بزرگ) باشند و با قفل شدن فیزیکی، مقاومت بالایی در برابر ارتعاش ایجاد می‌کنند.
• واشرهای مخروطی (Conical Washers):این واشرها با شکل مخروطی خود، پس از فشرده شدن، نیروی فنری قوی‌تری اعمال می‌کنند و برای کاربردهایی که نیاز به نگهداری بار بالا و مقاومت در برابر شل شدن دینامیکی دارند، مناسب هستند. این واشرها اغلب در جفت‌های خاصی برای افزایش اصطکاک و قفل‌کنندگی به کار می‌روند.

نکات مهم در انتخاب و نصب واشرهای قفل‌کننده

انتخاب واشر مناسب بستگی به نوع بارگذاری، میزان ارتعاش و مواد اتصال دارد. اطمینان از همخوانی جنس واشر با پیچ و مهره و سطح اتصال برای جلوگیری از خوردگی گالوانیک ضروری است. واشر باید به درستی و بدون آسیب‌دیدگی نصب شود تا عملکرد مطلوب را داشته باشد و از سفت شدن بیش از حد که می‌تواند به واشر آسیب برساند، باید خودداری شود.

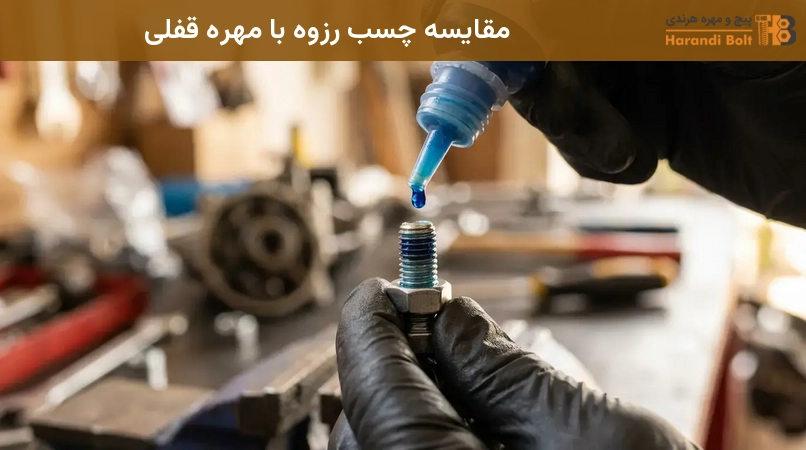

مقایسه چسب رزوه با مهره قفلی

چسب‌های رزوه (Threadlockers) و مهره‌های قفلی دو روش بسیار رایج برای جلوگیری از شل شدن اتصالات هستند که هر کدام رویکرد متفاوتی دارند و در شرایط مختلفی بهترین عملکرد را ارائه می‌دهند.

چسب‌های رزوه (Threadlockers) چگونه عمل می‌کنند؟

چسب‌های رزوه مایعات پلیمری هستند که در غیاب هوا (بی‌هوازی) در فضای بین رزوه‌های پیچ و مهره خشک شده و یک قفل پلاستیکی سخت و مقاوم در برابر ارتعاش، ضربه و خوردگی ایجاد می‌کنند. این چسب‌ها در قدرت‌های مختلف (کم، متوسط، زیاد) موجود هستند و برای کاربردهای گوناگون از تنظیمات موقت تا اتصالات دائمی استفاده می‌شوند.

نحوه استفاده از چسب رزوه:

1. آماده‌سازی:سطوح رزوه پیچ و مهره را کاملاً تمیز و خشک کنید تا عاری از هرگونه روغن، گریس یا آلودگی باشد. این مرحله برای چسبندگی حداکثری و عملکرد صحیح چسب حیاتی است.
2. اعمال چسب:مقدار مناسبی از چسب رزوه را به رزوه‌های پیچ (معمولاً در قسمت میانی) یا داخل مهره بمالید. اطمینان حاصل کنید که چسب به طور یکنواخت توزیع شود و تمام فضای رزوه را پوشش دهد.
3. بستن اتصال:پیچ و مهره را بلافاصله پس از اعمال چسب، سفت کنید. زمان خشک شدن اولیه چسب متفاوت است، اما معمولاً اتصال باید برای چند ساعت بدون حرکت بماند تا به استحکام کافی برسد و فرآیند پلیمریزاسیون کامل شود.
4. نکات حرفه‌ای:برای چسب‌های با قدرت بالا، ممکن است برای باز کردن اتصال در آینده نیاز به حرارت‌دهی (معمولاً با شعله یا هوای گرم) باشد تا چسب نرم شده و اتصال باز شود. همیشه دستورالعمل‌های سازنده چسب را دنبال کنید.

مقایسه کاربرد و محدودیت‌ها

ویژگی	مهره قفلی	چسب رزوه
مکانیزم قفل	اصطکاک مکانیکی (نایلون، تغییر شکل فلز)	پلیمریزاسیون شیمیایی (قفل پلاستیکی)
قابلیت باز شدن	معمولاً قابل باز شدن و استفاده مجدد (به جز برخی انواع)	بستگی به قدرت چسب (کم: آسان، زیاد: نیاز به حرارت)
مقاومت در برابر ارتعاش	بسیار خوب	بسیار خوب
مقاومت شیمیایی	بستگی به جنس مهره	عالی (در برابر اکثر مواد شیمیایی)
محدودیت دما	انواع نایلونی محدودیت دارند (تا 120 درجه سانتی‌گراد)	معمولاً تا 150-180 درجه سانتی‌گراد (بستگی به نوع چسب)
نیاز به ابزار خاص	گاهی برای نصب/باز کردن	خیر، فقط برای باز کردن چسب‌های قوی نیاز به حرارت است
کاربرد	اتصالات با نیاز به استحکام بالا، ارتعاش زیاد، صنایع سنگین	اتصالات با نیاز به آب‌بندی، جلوگیری از خوردگی، تنظیمات دقیق

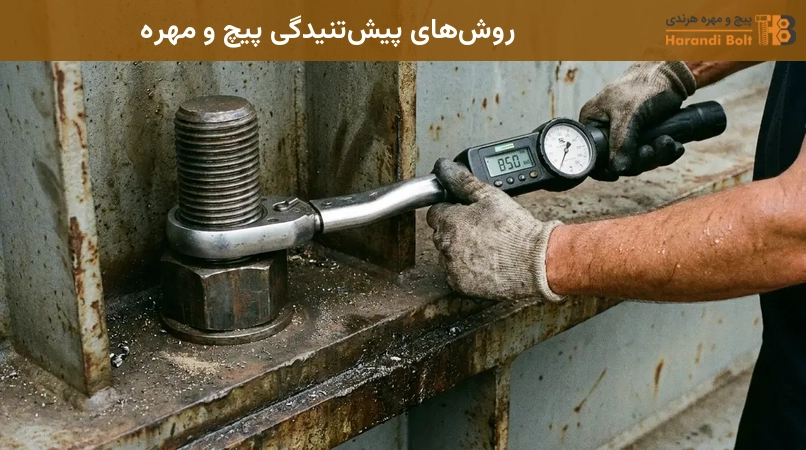

روش‌های پیش‌تنیدگی پیچ و مهره

پیش‌تنیدگی (Pre-tensioning) به معنای اعمال نیروی کششی اولیه به پیچ قبل از اعمال بار خارجی است. این روش به‌ویژه در اتصالات سازه‌های فولادی و صنایع سنگین برای اطمینان از عملکرد صحیح و ایمنی اتصال حیاتی است. این روش‌ها به‌طور مستقیم مهره را قفل نمی‌کنند، بلکه با ایجاد نیروی گیره‌ای (Clamp Force) بالا، از شل شدن اتصال جلوگیری می‌کنند و مقاومت آن را در برابر بارهای دینامیکی افزایش می‌دهند.

دستورالعمل گام به گام پیش‌تنیدگی

1. انتخاب ابزار مناسب:بسته به روش انتخابی، از آچار گشتاور (ترک متر)، آچار کالیبره، مولتی‌پلایر، آچار هیدرولیک، بادی یا برقی استفاده کنید. ابزار باید کالیبره و مناسب گشتاور مورد نیاز باشد.
2. سفت کردن اولیه:ابتدا پیچ‌ها را تا حدی که صفحات اتصال کاملاً به هم چسبیده و هیچ لقی وجود نداشته باشد، با دست یا ابزار دستی سفت کنید. این مرحله به عنوان “سفت کردن اولیه” (Snug-Tight) شناخته می‌شود.
3. اعمال پیش‌تنیدگی (بر اساس روش):
   • روش آچار کالیبره (Calibrated Wrench Method):آچار گشتاور را بر اساس جداول استاندارد (مانند جدول 4.4.10 مبحث دهم مقررات ملی ساختمان) کالیبره کرده و گشتاور مشخصی را به مهره اعمال کنید. این روش نیاز به کالیبراسیون منظم آچار و توجه به شرایط محیطی دارد.

     جدول زیر نمونه‌ای از مقادیر گشتاور مورد نیاز برای پیش‌تنیدگی پیچ‌ها را نشان می‌دهد:

     قطر اسمی پیچ (میلی‌متر)	گشتاور مورد نیاز (نیوتن متر)
     M16	250
     M20	490
     M24	850

   • واشرهای نشانگر مستقیم کشش (Direct Tension Indicator – DTI Washers):این واشرها (مطابق با استاندارد ASTM F959) دارای برآمدگی‌هایی هستند که هنگام اعمال نیروی پیش‌تنیدگی کافی، تخت می‌شوند. تخت شدن کامل واشر (که با فیلر گیج قابل بررسی است) نشان‌دهنده رسیدن به پیش‌تنیدگی لازم است.
   • پیچ‌های جداشونده (Twist-off Bolts / TC Bolt):این پیچ‌ها (مطابق با استاندارد ASTM F1852) دارای یک قسمت اضافی در سر هستند که پس از رسیدن به گشتاور مشخص، جدا می‌شود و نشان‌دهنده پیش‌تنیدگی صحیح است. این روش بسیار قابل اعتماد و آسان برای بازرسی است.
   • روش چرخش مهره (Turn-of-Nut Method):پس از سفت کردن اولیه، مهره را به میزان مشخصی (بر اساس جداول استاندارد مانند جدول 2.4.10 مبحث دهم) بچرخانید تا پیش‌تنیدگی لازم ایجاد شود. این روش نیاز به دقت در چرخش و عدم وجود شیب در سطوح اتصال دارد.

     جدول زیر مقادیر تقریبی چرخش اضافی مهره را برای روش چرخش مهره نشان می‌دهد:

     طول پیچ (بر حسب قطر اسمی)	چرخش اضافی مهره
     تا 4 برابر قطر	1/3 دور
     4 تا 8 برابر قطر	1/2 دور
     بیش از 8 برابر قطر	2/3 دور

4. بازرسی نهایی:پس از اتمام پیش‌تنیدگی، اتصال را از نظر بصری و با ابزارهای بازرسی (مانند فیلر برای DTI) بررسی کنید تا از صحت و کامل بودن عملیات اطمینان حاصل شود. رعایت دستورالعمل‌های RCSC (Research Council on Structural Connections) در این زمینه توصیه می‌شود.

نکات مهم و اشتباهات رایج

• تمیزی سطوح:سطوح تماس باید کاملاً تمیز و عاری از هرگونه آلودگی، رنگ یا زنگ‌زدگی باشند تا ضریب اصطکاک مطلوب حفظ شود و پیش‌تنیدگی به درستی منتقل گردد.
• کالیبراسیون ابزار:آچار گشتاور و سایر ابزارهای اندازه‌گیری باید به‌طور منظم کالیبره شوند تا از دقت عملیات اطمینان حاصل شود.
• عدم استفاده از واشر فنری:در اتصالات اصطکاکی که نیاز به پیش‌تنیدگی دارند، نباید از واشر فنری استفاده شود، زیرا ممکن است در حفظ نیروی گیره‌ای اختلال ایجاد کند.
• انتخاب پیچ و مهره مناسب:استفاده از پیچ و مهره‌های با گرید مقاومتی و ابعاد صحیح (مانند ASTM A325, A490, A563, F436) مطابق با نقشه‌های طراحی ضروری است.

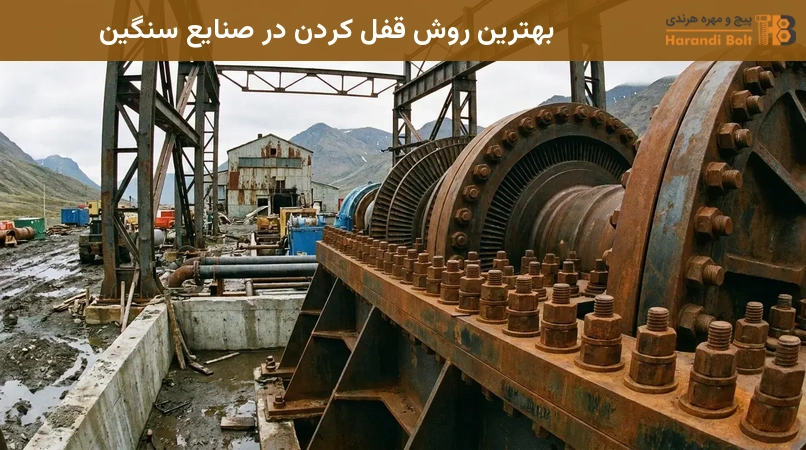

بهترین روش قفل کردن در صنایع سنگین

انتخاب بهترین روش قفل کردن در صنایع سنگین به عوامل متعددی از جمله نوع بارگذاری (استاتیک، دینامیک، ارتعاشی)، محیط عملیاتی (دما، رطوبت، مواد خورنده)، نیاز به باز و بست مکرر و ملاحظات اقتصادی بستگی دارد. درک این عوامل به انتخاب روشی که هم ایمنی و هم کارایی را تضمین کند، کمک می‌کند.

در صنایع سنگین که معمولاً با ارتعاشات شدید، بارهای بالا و نیاز به ایمنی حداکثری مواجه هستند، ترکیبی از روش‌ها یا استفاده از روش‌های پیش‌تنیدگی با پیچ‌های پرمقاومت توصیه می‌شود.

توصیه‌ها:

• برای اتصالات حیاتی و پر ارتعاش:استفاده از
  پیچ‌های پرمقاومت با روش‌های پیش‌تنیدگی(مانند DTI Washers یا Twist-off Bolts) در کنار
  مهره‌های قفلی فلزی با کیفیت بالا(مانند DIN 6967) بهترین عملکرد را ارائه می‌دهند. این ترکیب حداکثر مقاومت در برابر شل شدن را فراهم می‌کند.
• در محیط‌های خورنده:استفاده از
  چسب‌های رزوه با مقاومت شیمیایی بالایا
  پیچ و مهره‌های با پوشش غیرفلزی (رنگی)به جای گالوانیزه توصیه می‌شود تا از ترک‌های هیدروژنی (Hydrogen Embrittlement) که می‌تواند در پیچ‌های گالوانیزه تحت تنش بالا رخ دهد، جلوگیری شود.
• برای اتصالات با نیاز به آب‌بندی:
  مهره کاسه نمدی (Seal Nut)به دلیل واشر پلیمری داخلی خود، علاوه بر قفل کردن، قابلیت آب‌بندی نیز فراهم می‌کند و در سیستم‌های هیدرولیکی، سوخت‌رسانی و پنوماتیک کاربرد فراوان دارد.
• در شرایط دمایی بالا:
  مهره‌های قفلی تمام فلزییا
  چسب‌های رزوه با مقاومت حرارتی بالابر انواع نایلونی ارجحیت دارند، زیرا مواد پلیمری در دماهای بالا خواص خود را از دست می‌دهند.
• برای اتصالات با نیاز به باز و بست مکرر:مهره‌های قفلی نایلونی یا چسب‌های رزوه با قدرت کم تا متوسط می‌توانند گزینه‌های مناسبی باشند، اما باید به عمر مفید و قابلیت استفاده مجدد آنها توجه شود.

نکات مهم در نصب و استفاده از مهره‌های قفلی

برای اطمینان از حداکثر کارایی و طول عمر اتصالات قفل شده، رعایت نکات زیر ضروری است و می‌تواند از بروز مشکلات و هزینه‌های اضافی جلوگیری کند:

• انتخاب سایز صحیح:همیشه از مهره قفلی با سایز و رزوه مطابق با پیچ استفاده کنید. عدم تطابق می‌تواند منجر به آسیب به رزوه یا عدم عملکرد صحیح قفل‌کنندگی شود.
• تمیزی:قبل از نصب، رزوه پیچ و مهره و سطوح تماس را کاملاً تمیز کنید. وجود روغن، گریس یا ذرات خارجی می‌تواند اصطکاک را کاهش داده و عملکرد قفل‌کنندگی را مختل کند.
• گشتاور مناسب:از آچار گشتاور برای اعمال گشتاور صحیح استفاده کنید و از سفت کردن بیش از حد خودداری کنید. گشتاور بیش از حد می‌تواند به مهره، پیچ یا قطعه متصل‌شونده آسیب برساند و حتی باعث شکستگی شود.
• بازرسی منظم:اتصالات را به‌طور دوره‌ای برای شناسایی هرگونه شل شدن، آسیب‌دیدگی یا خوردگی بررسی کنید. بازرسی‌های منظم به حفظ ایمنی و جلوگیری از خرابی‌های ناگهانی کمک می‌کند.
• روش صحیح باز کردن:هنگام باز کردن مهره‌های قفلی، به‌ویژه انواع با چسب رزوه قوی، از روش‌های صحیح (مانند حرارت‌دهی موضعی برای چسب‌ها) استفاده کنید تا به رزوه آسیب نرسد و امکان استفاده مجدد از پیچ در صورت لزوم فراهم شود.
• ملاحظات محیطی:به محدودیت‌های دمایی و شیمیایی مهره‌های قفلی (به ویژه انواع نایلونی) توجه کنید و از آنها در محیط‌هایی که برایشان طراحی نشده‌اند، استفاده نکنید.

نتیجه‌گیری

انتخاب روش مناسب برای قفل کردن مهره‌ها یک تصمیم حیاتی در طراحی و اجرای اتصالات است. با شناخت دقیق انواع مهره‌های قفلی، واشرهای قفل‌کننده، چسب‌های رزوه و روش‌های پیش‌تنیدگی و با در نظر گرفتن شرایط خاص هر کاربرد از جمله نوع بار، محیط عملیاتی و نیاز به باز و بست، می‌توان اتصالات ایمن، پایدار و با دوام بالا ایجاد کرد. همیشه به استانداردها و توصیه‌های سازنده توجه کنید تا بهترین نتیجه را به دست آورید و از طول عمر و ایمنی سیستم‌های خود اطمینان حاصل کنید.
