محاسبه تنش برشی در پیچ

محاسبه تنش برشی در پیچ‌ها از اصول اساسی در طراحی و تحلیل اتصالات مکانیکی و سازه‌های فولادی است. درک صحیح این مفهوم و توانایی محاسبه دقیق آن، برای تضمین ایمنی و عملکرد بهینه سازه‌ها حیاتی است. تنش برشی در پیچ (τ) از طریق تقسیم نیروی برشی خالص اعمال شده بر ناحیه مقطع عرضی اسمی پیچ به دست می‌آید. فرمول پایه برای محاسبه این تنش به صورت زیر است:
τ = V / As
که در آن V نیروی برشی (Shear Force) اعمالی بر پیچ و As مساحت مقطع عرضی تحت برش است. البته، در محاسبات دقیق‌تر، عواملی نظیر توزیع بار، نوع پیچ (بُریده یا غیر بُریده) و وجود بارهای محوری نیز باید لحاظ شوند که در ادامه مقاله به تشریح کامل این مراحل خواهیم پرداخت.

این راهنما از پیچ و مهره هرندی به شما کمک می‌کند تا با مفاهیم، فرمول‌ها و مراحل گام به گام محاسبه تنش برشی در پیچ آشنا شوید و نکات کلیدی برای اجرای دقیق این فرآیند را فرا بگیرید.

مفهوم و تعریف تنش برشی در مقاومت مصالح بیر جانسون

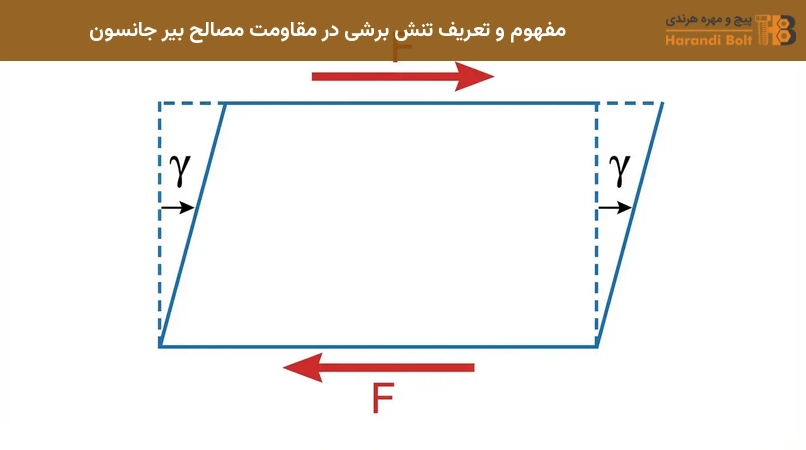

تنش برشی چیست؟ تنش برشی، مولفه‌ای از تنش است که به موازات سطح مقطع یک جسم اعمال می‌گردد و ناشی از نیرویی است که عمود بر محور طولی جسم عمل می‌کند. این تنش تمایل دارد ذرات ماده را در راستای سطح برش، نسبت به یکدیگر بلغزاند و منجر به تغییر شکل برشی در ماده شود. در علم مقاومت مصالح، تنش برشی با حرف یونانی تاو (τ) نمایش داده می‌شود و واحد آن معمولاً پاسکال (Pa) یا مگاپاسکال (MPa) است.

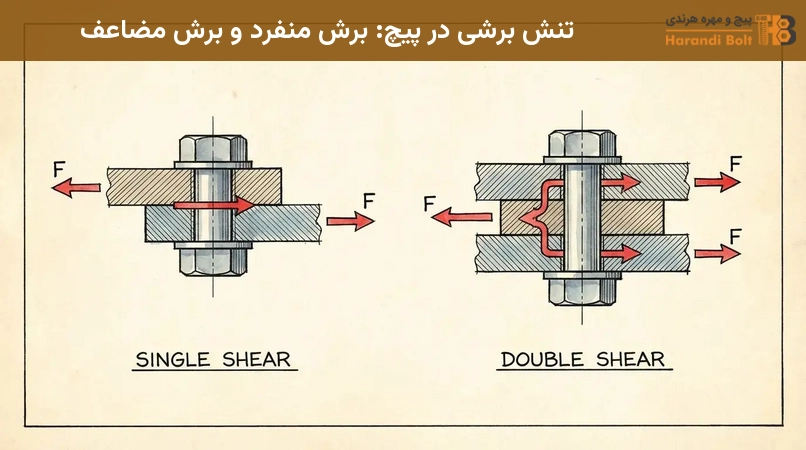

تنش برشی در پیچ: برش منفرد و برش مضاعف

در اتصالات پیچی، تنش برشی زمانی ایجاد می‌شود که نیروهای خارجی تمایل به برش پیچ در یک یا چند صفحه را داشته باشند. درک این موضوع برای طراحی ایمن اتصالات از اهمیت بالایی برخوردار است. دو حالت اصلی برای برش در پیچ‌ها وجود دارد:

• برش منفرد (Single Shear):در این حالت، پیچ تنها در یک سطح مقطع تحت برش قرار می‌گیرد. به عنوان مثال، در اتصال دو ورق با یک پیچ، نیروی برشی (V) وارد بر پیچ، برابر با کل بار اعمال شده (P) است. این نوع برش در اتصالات ساده و متداول مشاهده می‌شود.
• برش مضاعف (Double Shear):در این حالت، پیچ در دو سطح مقطع به طور همزمان تحت برش قرار می‌گیرد. این وضعیت معمولاً در اتصال سه ورق یا یک اتصال چنگالی (clevis connection) رخ می‌دهد. در برش مضاعف، نیروی برشی وارد بر هر سطح مقطع پیچ (V)، برابر با نصف کل بار اعمال شده (P/2) است؛ زیرا بار بین دو صفحه برشی توزیع می‌شود.

فرمول تنش برشی در مقاومت مصالح

رابطه اصلی محاسبه تنش برشی در پیچ (τ = V/A)

فرمول عمومی برای محاسبه تنش برشی میانگین در یک پیچ، که از اصول مقاومت مصالح استخراج شده است، به صورت زیر می‌باشد:

τ_avg = V / A_bolt

که در آن:

• τ_avg : تنش برشی میانگین (معمولاً بر حسب مگاپاسکال (MPa) یا نیوتن بر میلی‌متر مربع (N/mm²)).
• V : نیروی برشی کل وارد بر سطح مقطع پیچ (بر حسب نیوتن (N) یا کیلونیوتن (kN)).
• A_bolt : مساحت سطح مقطع برشی پیچ (بر حسب میلی‌متر مربع (mm²) یا سانتی‌متر مربع (cm²)).

تعیین نیروی برشی (V) و مساحت سطح مقطع (A)

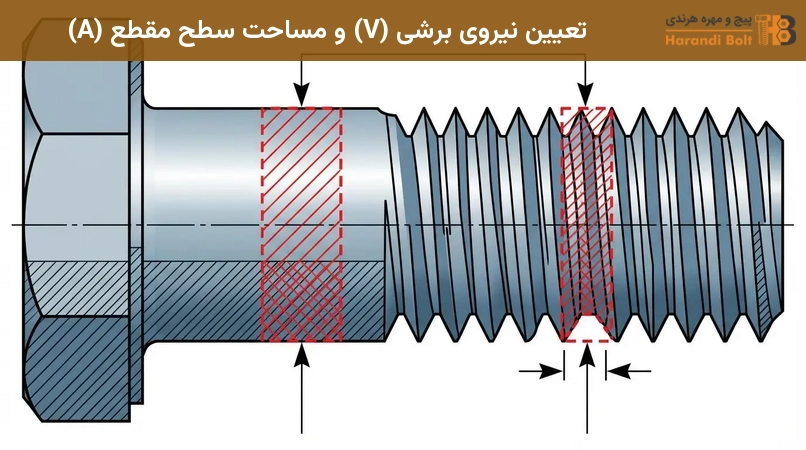

همان‌طور که پیش‌تر توضیح داده شد، مقدار V به نوع برش (منفرد یا مضاعف) بستگی دارد. در برش منفرد V=P و در برش مضاعف V=P/2 است. P بار کلی اعمال شده به اتصال است که باید با دقت از تحلیل سازه به دست آید. برای پیچ‌های با مقطع دایره‌ای، مساحت سطح مقطع برشی از فرمول A_bolt = π * (d/2)² یا A_bolt = π * d²/4 محاسبه می‌شود، که d قطر اسمی پیچ است. نکته حائز اهمیت این است که برای دستیابی به مقاومت بیشتر در برابر برش و نتایج ایمن‌تر، معمولاً سطح مقطع قسمت بدون دنده (جان پیچ) در نظر گرفته می‌شود؛ زیرا این قسمت دارای قطر بزرگ‌تر و در نتیجه مساحت بیشتری نسبت به قسمت دندانه شده است. استفاده از مساحت قسمت دندانه شده، منجر به برآورد کمتر از مقاومت واقعی پیچ می‌شود.

مراحل گام به گام محاسبه تنش برشی در پیچ

محاسبه تنش برشی در پیچ، فرآیندی سیستماتیک است که با دنبال کردن مراحل زیر می‌توانید آن را به درستی انجام دهید و از دقت محاسبات خود اطمینان حاصل کنید:

پیش‌نیازها و ابزار لازم

برای انجام این محاسبه، به اطلاعات دقیقی مانند بار اعمال شده به اتصال (P)، قطر اسمی پیچ (d) و نوع اتصال (برای تعیین برش منفرد یا مضاعف) نیاز است. این اطلاعات معمولاً از نقشه‌های طراحی و تحلیل سازه به دست می‌آیند. ابزار خاصی برای محاسبه دستی نیاز نیست، اما یک ماشین‌حساب مهندسی برای انجام محاسبات سریع و دقیق مفید خواهد بود.

گام 1: شناسایی نوع برش (منفرد یا مضاعف)

ابتدا باید مشخص شود که پیچ در اتصال مورد نظر تحت برش منفرد قرار دارد یا برش مضاعف. این گام تعیین‌کننده مقدار نیروی برشی (V) است که به پیچ وارد می‌شود. با مشاهده نحوه اتصال قطعات، می‌توان این مورد را به راحتی تشخیص داد.

گام 2: تعیین نیروی برشی وارد بر پیچ (V)

بر اساس نوع برش شناسایی شده در گام قبلی، نیروی برشی (V) را محاسبه نمایید:

1. اگر برش منفرد باشد: V = P (بار کلی اعمال شده به اتصال).
2. اگر برش مضاعف باشد: V = P/2 (نصف بار کلی اعمال شده به اتصال؛ زیرا بار بین دو صفحه برشی تقسیم می‌شود).

گام 3: محاسبه مساحت سطح مقطع برشی پیچ (A)

قطر اسمی پیچ (d) را اندازه‌گیری کنید یا از مشخصات فنی پیچ استخراج نمایید. سپس مساحت سطح مقطع دایره‌ای پیچ را با استفاده از فرمول A = π * d²/4 محاسبه نمایید. اطمینان حاصل کنید که از قطر قسمت بدون دنده (جان پیچ) استفاده می‌شود تا مقاومت واقعی پیچ در نظر گرفته شود. برای مثال، اگر قطر پیچ 20 میلی‌متر باشد، مساحت آن π * (20 mm)² / 4 خواهد بود.

گام 4: اعمال فرمول و محاسبه تنش برشی (τ)

با داشتن مقادیر V (نیروی برشی) و A (مساحت سطح مقطع)، تنش برشی میانگین را با تقسیم V بر A محاسبه نمایید: τ_avg = V / A . واحدها را در طول محاسبه سازگار نگه دارید (مثلاً نیوتن برای نیرو و میلی‌متر مربع برای مساحت، تا تنش بر حسب مگاپاسکال به دست آید).

مثال ساده محاسبه تنش برشی

فرض کنید یک اتصال با یک پیچ M20 (قطر 20 میلی‌متر) تحت برش منفرد قرار دارد و بار اعمال شده (P) برابر با 50 کیلونیوتن (50,000 نیوتن) است. مراحل محاسبه به شرح زیر است:

1. گام 1: نوع برش، برش منفرد است.
2. گام 2: نیروی برشی V = 50,000 N .
3. گام 3: قطر پیچ d = 20 mm . مساحت سطح مقطع A = π * (20 mm)² / 4 ≈ 314.16 mm² .
4. گام 4: تنش برشی میانگین τ_avg = 50,000 N / 314.16 mm² ≈ 159.15 N/mm² (MPa) .

نکات مهم و خطاهای رایج در محاسبه تنش برشی پیچ

اهمیت سطح مقطع دندانه نشده

همیشه در محاسبات تنش برشی، تا حد امکان از مساحت سطح مقطع قسمت بدون دنده (جان پیچ) استفاده نمایید. قسمت دندانه شده، به دلیل کاهش قطر و وجود شیارها، مقاومت برشی کمتری دارد و استفاده از آن در محاسبات می‌تواند منجر به برآورد بیش از حد مقاومت پیچ و در نتیجه طراحی ناایمن شود. این یک خطای رایج است که باید از آن اجتناب شود.

توجه به ضرایب ایمنی و آیین‌نامه‌ها

تنش برشی محاسبه شده باید با تنش برشی مجاز ماده پیچ مقایسه گردد. این مقادیر مجاز توسط آیین‌نامه‌های مهندسی (مانند مبحث دهم مقررات ملی ساختمان ویرایش 1401) و با در نظر گرفتن ضرایب ایمنی تعیین می‌گردند. نادیده گرفتن این ضرایب و آیین‌نامه‌ها می‌تواند به طراحی ناایمن منجر شده و خطرات جانی و مالی در پی داشته باشد. همواره به الزامات کد ملی ساختمان پایبند باشید.

مشخصات مکانیکی و نام‌گذاری‌های مختلف انواع پیچ‌های موجود در بازار ایران

نوع پیچ	حداقل مقاومت کششی نهایی (Fu) (MPa)
ASTM A307	415
ASTM A325	825
ASTM A490	1035

تنش‌های کششی اسمی و تنش‌های برشی اسمی (بر اساس آیین‌نامه‌های رایج)

نوع پیچ	تنش کششی اسمی (Fnt) (MPa)	تنش برشی اسمی (Fnv) (MPa) (رزوه در صفحه برش)	تنش برشی اسمی (Fnv) (MPa) (رزوه خارج از صفحه برش)
ASTM A325	620	310	415
ASTM A490	790	395	525

نتیجه‌گیری

محاسبه دقیق تنش برشی در پیچ‌ها، ستون فقرات طراحی اتصالات مطمئن و ایمن محسوب می‌شود. با درک مفاهیم برش منفرد و مضاعف، استفاده صحیح از فرمول τ = V/A و توجه به جزئیاتی مانند مساحت سطح مقطع جان پیچ و الزامات آیین‌نامه‌ای، می‌توان از عملکرد صحیح و دوام اتصالات اطمینان حاصل کرد. این دانش برای هر مهندس یا تکنسین فعال در حوزه سازه‌های فولادی و مکانیک ضروری است و به طراحی و اجرای سازه‌هایی پایدار و قابل اعتماد کمک می‌کند.
