آیا می‌دانید چرا اتصالات پیچی در سازه‌های فولادی، به‌ویژه در برابر زلزله و بارهای دینامیکی، تا این حد مقاوم هستند؟ راز آن در فرآیند حیاتی
پیش‌تنیدگی پیچنهفته است. درک صحیح
جدول پیش‌تنیدگی پیچ‌ها، کلید تضمین ایمنی و عملکرد بلندمدت سازه‌هاست. این راهنمای جامع شما را با اصول، ابزار و روش‌های گام‌به‌گام اعمال و کنترل پیش‌تنیدگی آشنا می‌کند تا بتوانید با اطمینان کامل، اتصالات پیچی مستحکم و قابل اعتمادی را اجرا کنید.

مقدمه: اهمیت پیش‌تنیدگی پیچ‌ها در سازه‌ها

پیش‌تنیدگی پیچ‌ها در سازه‌های فولادی، به‌ویژه در اتصالات اصطکاکی، از اهمیت بالایی برخوردار است. این فرآیند با ایجاد نیروی فشاری اولیه بین قطعات متصل‌شونده، از لغزش آن‌ها تحت بارهای وارده جلوگیری کرده و پایداری و دوام سازه را به‌طور چشمگیری افزایش می‌دهد. نادیده گرفتن این مرحله می‌تواند به کاهش ظرفیت باربری، افزایش خستگی مصالح و حتی خرابی سازه در مواجهه با بارهای لرزه‌ای یا دینامیکی منجر شود. اتصالات پیش‌تنیده شده، مقاومت بیشتری در برابر بارهای متناوب از خود نشان می‌دهند و از شل شدن پیچ‌ها در طول زمان جلوگیری می‌کنند.

پیش‌تنیدگی پیچ چیست و چرا ضروری است؟

پیش‌تنیدگی پیچ به معنای اعمال یک نیروی کششی کنترل‌شده به پیچ، قبل از بارگذاری خارجی است. این نیرو باعث می‌شود مهره و سرپیچ، ورق‌های اتصال را با فشار زیادی به یکدیگر بفشارند و اصطکاک لازم برای انتقال نیرو را فراهم کنند. این فرآیند برای جلوگیری از لغزش در اتصالات اصطکاکی (که در آن انتقال نیرو از طریق اصطکاک بین سطوح انجام می‌شود) ضروری است. علاوه بر این، پیش‌تنیدگی باعث افزایش مقاومت در برابر خستگی پیچ‌ها و اتصالات شده و تضمین می‌کند که سازه تحت بارهای دینامیکی (مانند زلزله) عملکرد صحیح و ایمنی داشته باشد. در واقع، این فرآیند یک اتصال صلب و یکپارچه ایجاد می‌کند که قادر به تحمل تنش‌های برشی و کششی به‌نحو مطلوب است.

تأثیر پیش‌تنیدگی بر ایمنی و عملکرد سازه

اعمال صحیح پیش‌تنیدگی تأثیر مستقیمی بر ایمنی و عملکرد سازه دارد. با ایجاد اصطکاک کافی، اتصالات بدون لغزش باقی می‌مانند و تنش‌ها به‌طور یکنواخت در سطح اتصال توزیع می‌شوند. این امر مقاومت سازه را در برابر بارهای متناوب و خستگی افزایش داده و از شل شدن پیچ‌ها جلوگیری می‌کند. در نتیجه، عمر مفید سازه طولانی‌تر شده و ایمنی کلی آن تضمین می‌شود. همچنین، در طراحی لرزه‌ای، اتصالات پیش‌تنیده شده نقش حیاتی ایفا می‌کنند. بر اساس بند 10-3-5-3 مبحث دهم ویرایش 1387، در طراحی لرزه‌ای تنها باید از این فلسفه طراحی در اتصال استفاده شود. این نشان‌دهنده اهمیت استراتژیک پیش‌تنیدگی در مناطق زلزله‌خیز است.

بر اساس گزارش مبحث دهم مقررات ملی ساختمان ایران: “بر اساس بند 10-3-5-3 مبحث دهم ویرایش 1387، در طراحی لرزه‌ای تنها باید از این فلسفه طراحی در اتصال استفاده شود.”

پیش‌نیازها: انتخاب پیچ‌های پرمقاومت و ابزارهای لازم

برای اعمال پیش‌تنیدگی، انتخاب صحیح مواد و ابزار ضروری است. تنها پیچ‌های پرمقاومت قابلیت تحمل نیروهای پیش‌تنیدگی را دارند و ابزارهای تخصصی برای اعمال و کنترل دقیق این نیروها مورد نیاز است.

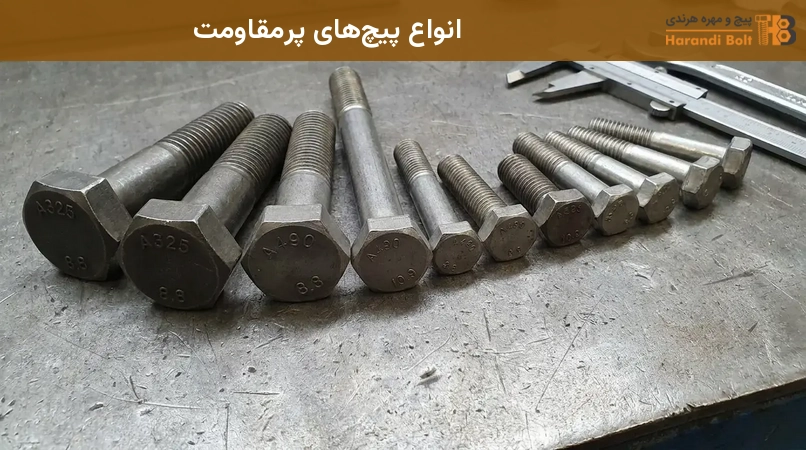

انواع پیچ‌های پرمقاومت

پیچ‌های پرمقاومت از فولاد با کربن متوسط ساخته شده و طی عملیات حرارتی خاصی مرغوب‌سازی می‌شوند. گریدهای رایج شامل ASTM A325 و A490 در استانداردهای آمریکایی، و DIN 8.8 و 10.9 در استانداردهای آلمانی هستند. این پیچ‌ها دارای مقاومت کششی و تسلیم بالاتری نسبت به پیچ‌های معمولی (مانند A307 با مقاومت کششی نهایی حدود 4200 kg/cm² یا DIN 4.6 با 4000 kg/cm² نهایی و 2400 kg/cm² تسلیم) بوده و برای اتصالات اصطکاکی طراحی شده‌اند. به‌عنوان مثال، پیچ‌های A325/A449 دارای مقاومت تسلیم در حدود 5600-6300 kg/cm² و A490 حدود 8000-9000 kg/cm² هستند. در استانداردهای DIN، پیچ‌های گرید 8.8 دارای مقاومت کششی نهایی 8000 kg/cm² و تسلیم 6400 kg/cm²، و گرید 10.9 دارای مقاومت کششی نهایی 10000 kg/cm² و تسلیم 9000 kg/cm² می‌باشند. لازم به ذکر است که آیین‌نامه ASTM به‌طور اکید توصیه می‌کند که برای پیچ‌های رده 10.9 از هیچ پوشش فلزی استفاده نشود، چرا که امکان به وجود آمدن ترک‌های هیدروژنی در پیچ وجود خواهد داشت.

به گفته ASTM: “آیین‌نامه ASTM به‌طور اکید توصیه می‌کند که برای پیچ‌های رده 10.9 از هیچ پوشش فلزی استفاده نشود، چرا که امکان به وجود آمدن ترک‌های هیدروژنی در پیچ وجود خواهد داشت.”

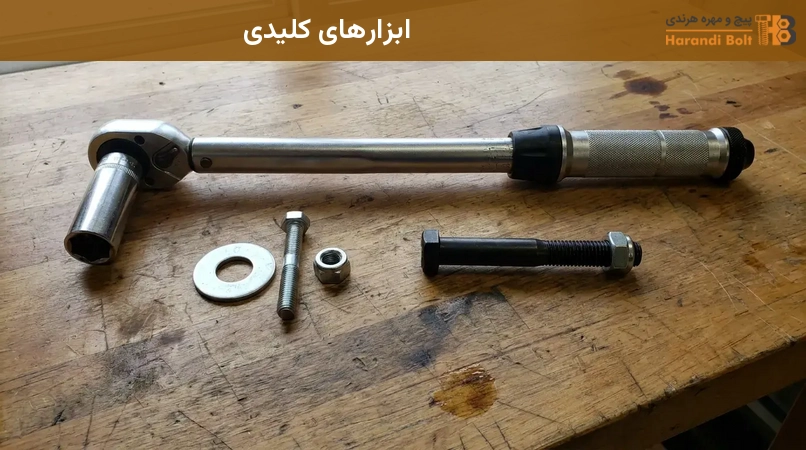

ابزارهای کلیدی

ابزارهای اصلی برای اعمال پیش‌تنیدگی شامل آچار گشتاور (ترک‌متر) برای اندازه‌گیری و اعمال گشتاور دقیق، واشرهای نشانگر مستقیم کشش (DTI) که با فشرده شدن، میزان کشش را نشان می‌دهند، و پیچ‌های کشش کنترل (TC Bolt) که با بریده شدن قسمت انتهایی، رسیدن به پیش‌تنیدگی لازم را تأیید می‌کنند. مولتی‌پلایرها نیز برای افزایش نیروی گشتاور در پیچ‌های با قطر بالا کاربرد دارند. استفاده از آچارهای برقی گشتاور نیز رایج است، هرچند در ایران به‌دلیل قیمت بالا کمتر مورد استفاده قرار می‌گیرند.

• آچار گشتاور (ترک‌متر)
• واشرهای نشانگر مستقیم کشش (DTI)
• پیچ‌های کشش کنترل (TC Bolt)
• مولتی‌پلایرها
• آچارهای برقی گشتاور

راهنمای گام‌به‌گام اعمال پیش‌تنیدگی پیچ‌ها

اعمال پیش‌تنیدگی یک فرآیند دقیق است که باید طبق مراحل مشخص و با رعایت استانداردها انجام شود تا از عملکرد صحیح اتصالات اطمینان حاصل گردد.

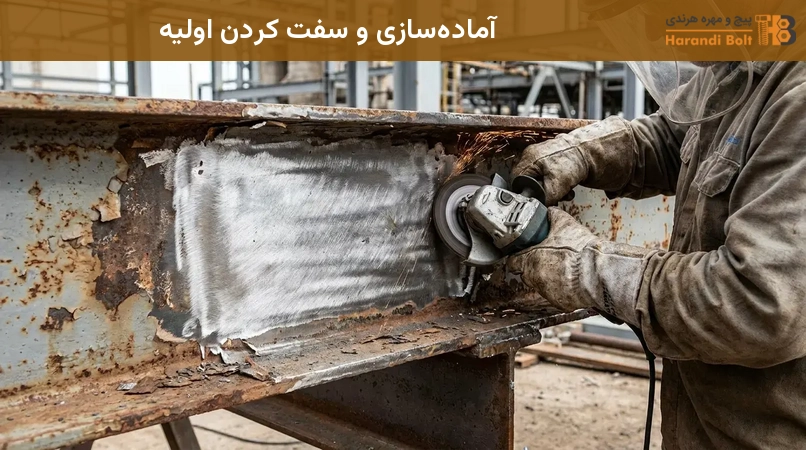

آماده‌سازی و سفت کردن اولیه

قبل از شروع، سطوح تماس قطعات باید کاملاً تمیز و عاری از هرگونه زنگ‌زدگی، رنگ، روغن یا هرگونه آلودگی باشند تا اصطکاک مورد نیاز به‌درستی ایجاد شود. برای اتصالات اصطکاکی، ضریب اصطکاک (μ) معمولاً 0.3 برای سطح کلاس A و 0.5 برای سطح کلاس B در نظر گرفته می‌شود. پس از قرار دادن پیچ‌ها، باید آن‌ها را به‌صورت اولیه (Snug-Tightening) سفت کرد. این مرحله با سفت کردن پیچ‌ها تا حدی که قطعات به‌هم چسبیده و هیچ درزی باقی نماند، انجام می‌شود و معمولاً با آچارهای معمولی یا بادی تا گشتاور مشخصی صورت می‌گیرد. هدف از این مرحله، حذف هرگونه لقی و اطمینان از تماس کامل سطوح است.

روش چرخش مهره (Turn-of-Nut)

این روش یکی از رایج‌ترین و قابل اعتمادترین روش‌های پیش‌تنیدگی است. پس از سفت کردن اولیه، مهره به‌میزان مشخصی چرخانده می‌شود. میزان چرخش (مثلاً 1/3، 1/2 یا 2/3 دور) به‌طول پیچ و قطر آن، و همچنین وضعیت سطوح تماس (شیب‌دار یا بدون شیب) بستگی دارد که در جداول استاندارد (مانند مبحث دهم مقررات ملی ساختمان) مشخص شده است. به‌عنوان مثال، برای پیچ‌هایی با طول کمتر از 4 برابر قطر، چرخش‌های کمتری نیاز است، در حالی که برای پیچ‌های بلندتر (بیش از 8 برابر قطر) و یا در صورت وجود سطوح شیب‌دار، چرخش‌های بیشتری تا 5/6 یا حتی 1 دور کامل مهره لازم است. این چرخش اضافی، نیروی کششی لازم را در پیچ ایجاد می‌کند و دقت بالایی در اعمال پیش‌تنیدگی ارائه می‌دهد.

جدول: چرخش لازم برای پیش‌تنیده کردن پیچ‌ها

طول پیچ نسبت به قطر (L/d)	وضعیت سطوح تماس	چرخش لازم (پس از سفت کردن اولیه)
کمتر از 4d	بدون شیب	1/3 دور
4d تا 8d	بدون شیب	1/2 دور
بیشتر از 8d تا 12d	بدون شیب	2/3 دور
هر طول	یک سطح شیب‌دار	1/2 دور
هر طول	هر دو سطح شیب‌دار	5/6 دور

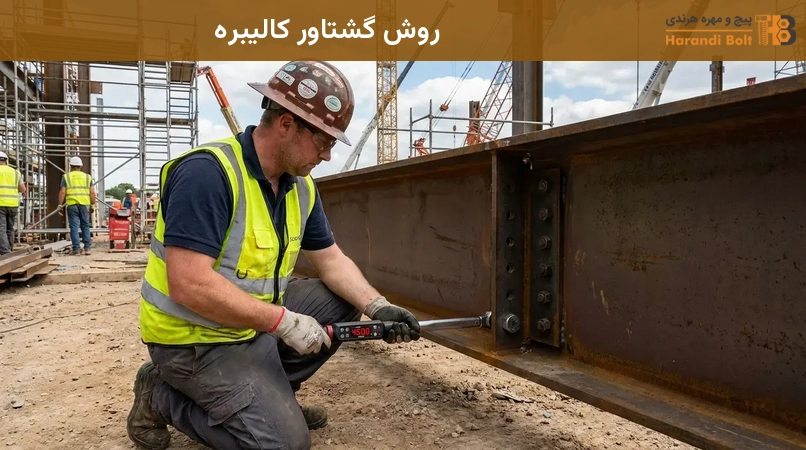

روش گشتاور کالیبره (Calibrated Wrench)

در این روش، از آچار گشتاور (ترک‌متر) استفاده می‌شود که برای اعمال گشتاور مشخصی کالیبره شده است. کالیبراسیون آچار باید به‌صورت روزانه و با استفاده از دستگاهی مانند اسکید مور ویلهلم (Skidmore-Wilhelm) انجام شود تا از دقت آن اطمینان حاصل گردد. گشتاور مورد نیاز برای هر پیچ بر اساس قطر، گرید و شرایط اتصال از جداول استاندارد استخراج می‌شود. این روش نیازمند دقت بالا در کالیبراسیون و اعمال گشتاور است و باید توسط پرسنل آموزش‌دیده انجام شود. ضریب پیش‌تنیدگی (Du) نیز در این محاسبات نقش دارد که معمولاً 1.13 در نظر گرفته می‌شود.

نمونه جدول پیش‌تنیدگی پیچ‌ها با مقادیر استاندارد

جداول پیش‌تنیدگی پیچ‌ها مقادیر نیروی کششی مورد نیاز یا گشتاور اعمالی را بر اساس نوع و قطر پیچ ارائه می‌دهند. این جداول راهنمای اصلی مهندسان و نصابان برای اعمال صحیح پیش‌تنیدگی هستند و باید همواره به‌آخرین ویرایش آن‌ها مراجعه شود.

مقادیر نیروی پیش‌تنیدگی برای پیچ‌های A325 و A490 (آیین‌نامه AISC):آیین‌نامه AISC نیروی پیش‌تنیدگی را برای پیچ‌های A325 و A490 برابر با 70 درصد حداقل مقاومت کششی نهایی پیچ‌ها در نظر می‌گیرد. این جدول مقادیر استاندارد نیروی پیش‌تنیدگی را برحسب تن برای پیچ‌های پرمقاومت A325 و A490 بر اساس کد AISC ارائه می‌دهد. برای مثال، یک پیچ A325 با قطر 1/2 اینچ (12.7 میلی‌متر) به‌نیروی پیش‌تنیدگی 6.5 تن نیاز دارد، در حالی که یک پیچ A490 با همین قطر به 8.2 تن نیاز دارد. برای پیچ 1 اینچ (25.4 میلی‌متر)، پیچ A325 نیازمند 22.7 تن و پیچ A490 نیازمند 28.5 تن پیش‌تنیدگی است. این مقادیر تا قطر 1 1/2 اینچ (38.1 میلی‌متر) نیز در جداول مربوطه موجود است.

جدول: مقادیر نیروی پیش‌تنیدگی برای پیچ‌های A325 و A490 (آیین‌نامه AISC)

قطر پیچ (اینچ)	قطر پیچ (میلی‌متر)	نیروی پیش‌تنیدگی (تن) A325	نیروی پیش‌تنیدگی (تن) A490
1/2	12.7	6.5	8.2
5/8	15.9	10.2	12.8
3/4	19.1	14.9	18.7
7/8	22.2	20.4	25.6
1	25.4	22.7	28.5
1 1/8	28.6	28.5	35.7
1 1/4	31.8	36.1	45.3
1 3/8	34.9	42.7	53.6
1 1/2	38.1	50.4	63.3

نیروی پیش‌تنیدگی برای پیچ پرمقاومت 10.9 و 8.8 (آیین‌نامه DIN):آیین‌نامه DIN نیروی پیش‌تنیدگی Ti در پیچ‌های پرمقاومت که از آن عملکرد اصطکاکی در اتصالات پیچی انتظار می‌رود را کمتر از 80 درصد حاصل‌ضرب تنش حد تسلیم مصالح پیچ در سطح مقطع پیچ Ab پیشنهاد می‌کند. به رابطه زیر توجه کنید: Ti≤ 0.8 Fy Ab. این جدول مقادیر نیروی پیش‌تنیدگی را برحسب تن برای پیچ‌های پرمقاومت DIN (گریدهای 10.9 و 8.8) در اندازه‌های متریک از M12 تا M36 پوشش می‌دهد. به‌عنوان مثال، یک پیچ M20 گرید 10.9 به 16 تن پیش‌تنیدگی نیاز دارد، در حالی که یک پیچ M20 گرید 8.8 به 11.2 تن نیاز دارد. برای پیچ M36 گرید 10.9، این نیرو به 50.9 تن می‌رسد.

جدول: نیروی پیش‌تنیدگی برای پیچ پرمقاومت 10.9 و 8.8 (آیین‌نامه DIN)

قطر پیچ (متریک)	نیروی پیش‌تنیدگی (تن) گرید 8.8	نیروی پیش‌تنیدگی (تن) گرید 10.9
M12	5.2	7.4
M16	8.8	12.5
M20	11.2	16.0
M22	13.8	19.7
M24	16.2	23.1
M27	21.3	30.4
M30	26.2	37.4
M36	35.6	50.9

مقررات ملی ساختمان ایران (مبحث دهم):مبحث دهم مقررات ملی ساختمان ایران حداقل نیروی پیش‌تنیدگی در پیچ و مهره پرمقاومت را بر اساس رابطه زیر توصیه می‌کند: Ti= 0.55 Fu Ab. این مقررات نیز جداولی برای چرخش لازم برای پیش‌تنیده کردن پیچ‌ها ارائه می‌دهد که میزان چرخش اضافی مهره را پس از سفت کردن اولیه، بر اساس طول پیچ نسبت به قطر آن (مثلاً کمتر از 4d، 4d تا 8d، 8d تا 12d) و وضعیت سطوح تماس (بدون شیب، یک سطح شیب‌دار، هر دو سطح شیب‌دار) مشخص می‌کند. این مقادیر از 1/3 دور تا 1 دور کامل متغیر است.

کنترل کیفیت و پرهیز از اشتباهات رایج

کنترل کیفیت در فرآیند پیش‌تنیدگی از اهمیت بالایی برخوردار است. بازرسی‌ها باید قبل، حین و پس از نصب انجام شوند تا از مطابقت با الزامات طراحی اطمینان حاصل گردد. نصابان باید دارای صلاحیت و آموزش‌های لازم باشند و ابزارهای مورد استفاده (مانند آچار گشتاور) به‌صورت روزانه کالیبره شوند. آزمایش‌های پیش از نصب برای تأیید عملکرد پیچ و ابزار نیز ضروری است. از اشتباهات رایج می‌توان به‌استفاده مجدد از پیچ‌های پیش‌تنیده شده (که می‌تواند منجر به‌کاهش ظرفیت باربری و شکست شود)، عدم آماده‌سازی صحیح سطوح تماس (که اصطکاک لازم را فراهم نمی‌کند)، و اعمال گشتاور نامناسب (بیش از حد یا کمتر از حد نیاز) اشاره کرد. همچنین، شرایط محیطی مانند دما و رطوبت بالا می‌تواند بر دقت فرآیند تأثیر بگذارد و باید مورد توجه قرار گیرد. این خطاها می‌توانند به‌کاهش مقاومت اتصال و بروز مشکلات جدی در سازه منجر شوند و ایمنی کلی آن را به خطر اندازند.

• استفاده مجدد از پیچ‌های پیش‌تنیده شده
• عدم آماده‌سازی صحیح سطوح تماس
• اعمال گشتاور نامناسب (بیش از حد یا کمتر از حد نیاز)
• شرایط محیطی نامساعد (مانند دما و رطوبت بالا)

نتیجه‌گیری

پیش‌تنیدگی پیچ‌ها یک رکن اساسی در طراحی و اجرای سازه‌های فولادی مدرن است که ایمنی و دوام اتصالات را تضمین می‌کند. با درک صحیح اصول، استفاده از ابزارهای مناسب و رعایت دقیق روش‌های گام‌به‌گام، می‌توان از عملکرد بهینه سازه اطمینان حاصل کرد. همواره به‌آخرین ویرایش استانداردها و مقررات ملی ساختمان مراجعه نمایید و از صلاحیت تیم اجرایی اطمینان حاصل کنید. با رعایت این نکات، اتصالات پیچی شما نه تنها مطابق با استانداردها خواهند بود، بلکه مقاومت و پایداری لازم را برای سالیان متمادی فراهم خواهند آورد.
