تفاوت اتصالات جوشی و پیچی
فهرست مطالب
اتصالات جوشی و پیچی از رایجترین روشهای اتصال قطعات فلزی در سازههای فولادی هستند که هر کدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند. تفاوت اتصالات جوشی و پیچی در نحوه اتصال، میزان استحکام، سرعت اجرا، هزینه، قابلیت تعمیر و کاربرد آنها مشخص میشود. اتصالات جوشی با ایجاد یک اتصال دائمی و یکپارچه، مقاومت بالایی در برابر نیروهای مختلف ایجاد میکنند، در حالی که اتصالات پیچی به دلیل سرعت نصب و امکان باز و بسته شدن، انعطافپذیری بیشتری دارند. در این مقاله با بررسی تفاوت این دو روش، مزایا، معایب و کاربردهای هرکدام، به شما کمک میکنیم تا مناسبترین نوع اتصال را برای پروژه خود انتخاب کنید.

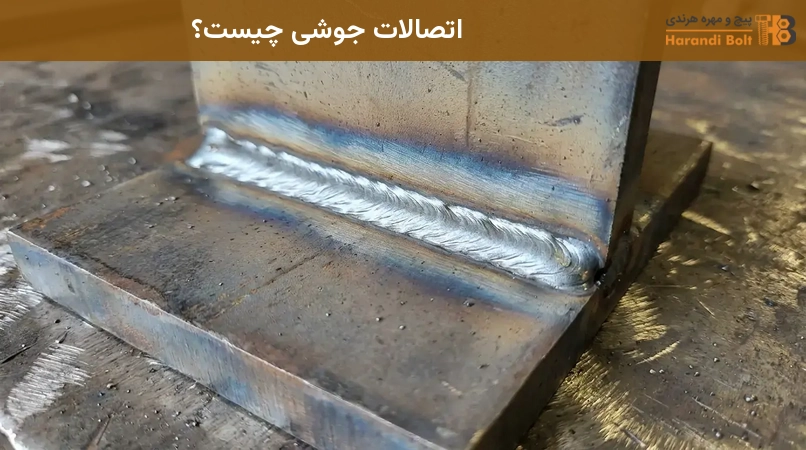

اتصالات جوشی چیست؟
اتصالات جوشی روشی برای اتصال دائمی قطعات فلزی است که با ذوب کردن لبههای فلز و در برخی موارد، استفاده از ماده پرکننده، پیوندی یکپارچه و مقاوم ایجاد میکند. این روش به دلیل استحکام بالا و قابلیت ایجاد اتصال در اشکال پیچیده، در صنایع مختلف کاربرد وسیعی دارد. پیوند حاصل از جوشکاری، اتصالاتی با توزیع یکنواخت نیرو و مقاومت عالی در برابر بارهای مختلف را فراهم میسازد.
انواع رایج اتصالات جوشی
اتصالات جوشی بر اساس نحوه قرارگیری قطعات و شکل نهایی جوش به انواع مختلفی دستهبندی میشوند که هر یک کاربردهای خاص خود را دارا هستند. از جمله رایجترین آنها میتوان به اتصال لب به لب برای قطعات در امتداد هم، گوشهای برای اتصال با زاویه ۹۰ درجه، پوششی برای همپوشانی قطعات، سپری برای اتصال T شکل و لبهای برای ورقهای نازک اشاره نمود. انتخاب نوع اتصال جوشی مناسب به طراحی سازه و نیروهای وارده بستگی دارد.
| نوع اتصال جوشی | نحوه اجرا | کاربردهای اصلی |
|---|---|---|
| لب به لب (Butt Joint) | دو قطعه در امتداد هم قرار گرفته و لبهها به هم جوش میخورند. | لولهها، مخازن، سازههای ساختمانی و تجهیزات تحت فشار. |
| گوشهای (Corner Joint) | دو قطعه در زاویه ۹۰ درجه به هم متصل میشوند. | قابها، جعبهها و ساختارهای زاویهدار. |
| پوششی (Lap Joint) | دو قطعه روی هم قرار گرفته و لبههای آنها به هم جوش میخورند. | ورقهای فلزی نازک، ساختارهای پوششی. |
| سپری (T-Joint) | یک قطعه به صورت عمود بر روی سطح قطعه دیگر قرار گرفته و جوش داده میشود. | تقویت سازهها، اتصال ستون به تیر. |
| لبهای (Edge Joint) | لبههای دو قطعه موازی به هم جوش میخورند. | ورقهای نازک، پانلها. |

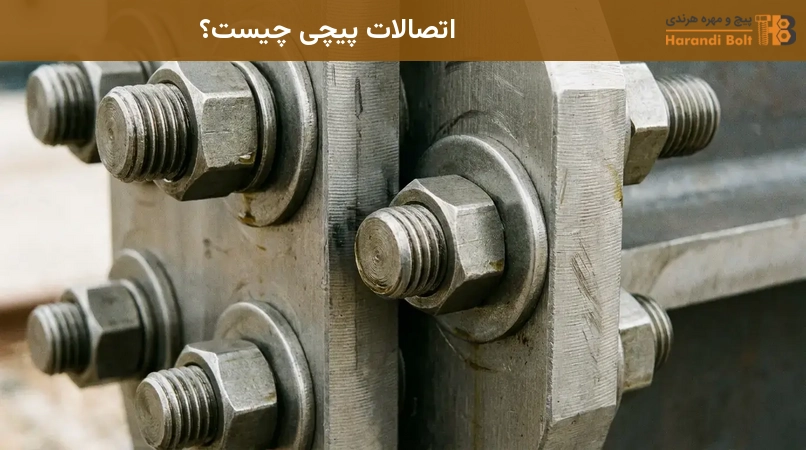

اتصالات پیچی چیست؟
اتصالات پیچی روشی برای اتصال قطعات سازهای با استفاده از پیچ، مهره و واشر است. این اتصالات برخلاف اتصالات جوشی، دائمی نیستند و امکان باز و بسته شدن و تغییر در سازه را فراهم میآورند. اتصالات پیچی به دلیل کنترلپذیری بالا، سهولت نصب و قابلیت جداسازی، در بسیاری از سازههای فولادی مدرن و پروژههایی که نیاز به انعطافپذیری در آینده دارند، ارجحیت دارند.
انواع اتصالات پیچی
در اتصال اتکایی، زمانی که نیرو به سازه وارد میشود، پیچ با لبه سوراخ قطعات درگیر شده و نیرو را منتقل میکند. این روش اجرای سادهتر و هزینه کمتری دارد و بیشتر برای پروژههایی با بارهای معمولی و نیاز اقتصادی استفاده میشود.
در اتصال اصطکاکی، پیچها با فشار زیادی روی قطعات بسته میشوند و نیروی واردشده از طریق اصطکاک بین سطوح انتقال پیدا میکند. این نوع اتصال مقاومت بیشتری در برابر لرزش، ضربه و بارهای متغیر دارد و برای سازههای مهم، پلها و مناطق زلزلهخیز گزینه مناسبتری است؛ البته اجرای آن به دقت بیشتر و استفاده از پیچهای مقاومتر نیاز دارد.
| نوع اتصال | مزایا | معایب |
|---|---|---|
| اتکایی | اقتصادی، سریع در اجرا، مناسب بارهای سبکتر. | مقاومت کمتر در بار دینامیکی، احتمال لغزش. |
| اصطکاکی | مناسب بارهای لرزهای، مقاومت بالا در برابر بارهای دینامیکی، عملکرد عالی در مناطق زلزلهخیز. | هزینه بالاتر، نیاز به دقت نصب بالا و پیچهای پرمقاومت. |
تفاوت اتصالات جوشی و پیچی چیست؟
برای انتخاب بهترین روش اتصال، باید تفاوت اتصالات جوشی و پیچی را از نظر هزینه، سرعت اجرا، مقاومت، ایمنی و قابلیت نگهداری بررسی کرد.
| معیار مقایسه | اتصالات جوشی | اتصالات پیچی |
|---|---|---|
| هزینه اجرا | نیازمند تجهیزات جوشکاری، نیروی متخصص و هزینه بیشتر برای کنترل کیفیت است. | معمولاً هزینه نیروی کار کمتری دارد، اما قیمت پیچ و مهره به نوع و کیفیت آنها بستگی دارد. |
| سرعت نصب | اجرای آن به دلیل آمادهسازی، جوشکاری و بازرسی ممکن است زمانبر باشد. | به دلیل نصب ساده و عدم نیاز به عملیات حرارتی، معمولاً سریعتر اجرا میشود. |
| استحکام | اتصال یکپارچه ایجاد میکند و در برابر بارهای ثابت مقاومت بالایی دارد. | مقاومت بالایی دارد و در نوع اصطکاکی عملکرد مناسبی در برابر بارهای لرزهای و دینامیکی دارد. |
| انعطافپذیری | اتصال سفت و دائمی ایجاد میکند و امکان تغییر یا جداسازی ندارد. | انعطافپذیری بیشتری دارد و امکان باز کردن و تغییر سازه را فراهم میکند. |
| ایمنی اجرا | نیازمند رعایت نکات ایمنی در برابر حرارت، دود، اشعه جوشکاری و برقگرفتگی است. | خطرات اجرایی کمتر است و بیشتر به ایمنی کار در ارتفاع و نصب صحیح مربوط میشود. |
| بازرسی و کنترل کیفیت | نیاز به بررسیهای دقیقتر و در برخی موارد آزمایشهای غیرمخرب دارد. | کنترل کیفیت سادهتر بوده و معمولاً با بررسی میزان سفتی و وضعیت پیچها انجام میشود. |
| تعمیر و نگهداری | در صورت آسیبدیدگی، تعمیر یا اصلاح اتصال دشوارتر است. | به دلیل قابلیت باز و بسته شدن، تعمیر، تعویض قطعات و تغییرات آینده آسانتر انجام میشود. |
- مقایسه هزینه و زمان نصب
- هزینه: اتصالات پیچی معمولاً از نظر هزینه نیروی انسانی اقتصادیتر هستند، زیرا اجرای آنها به جوشکار متخصص و تجهیزات خاص نیاز ندارد. در مقابل، اتصالات جوشی به دستگاههای جوش، مواد مصرفی و کنترل کیفیت دقیقتر نیاز دارند که میتواند هزینه اجرا را افزایش دهد.
- زمان نصب: اتصالات پیچی معمولاً سرعت اجرای بالاتری دارند و در محل پروژه سریعتر نصب میشوند. در مقابل، اجرای اتصالات جوشی به دلیل آمادهسازی سطح، انجام عملیات جوشکاری و بررسی کیفیت، زمان بیشتری نیاز دارد.
2. مقایسه استحکام، انعطافپذیری و ایمنی
- استحکام: اتصالات جوشی به دلیل ایجاد یک اتصال یکپارچه، مقاومت بالایی در برابر نیروهای مختلف دارند. اتصالات پیچی نیز بهخصوص در نوع اصطکاکی، برای تحمل بارهای متغیر، لرزش و نیروهای زلزله عملکرد بسیار خوبی دارند.
- انعطافپذیری: اتصالات پیچی امکان باز کردن، جابهجایی و تغییر قطعات را فراهم میکنند، در حالی که اتصالات جوشی دائمی هستند و انعطاف کمتری در تغییرات آینده دارند.
3. ایمنی:
در اجرای اتصالات جوشی خطراتی مانند حرارت زیاد، دود، آسیب چشم و برقگرفتگی وجود دارد و نیازمند تجهیزات ایمنی مناسب است. در اتصالات پیچی، خطرات کمتر بوده و بیشتر به نصب صحیح و رعایت اصول ایمنی هنگام کار مربوط میشود.
4. مقایسه بازرسی و نگهداری
- بازرسی: کنترل کیفیت اتصالات جوشی معمولاً پیچیدهتر است و برای اطمینان از نبود ترک یا نقص داخلی ممکن است به آزمایشهای تخصصی نیاز داشته باشد. اتصالات پیچی معمولاً با بررسی ظاهری و کنترل میزان سفتی پیچها راحتتر ارزیابی میشوند.
- نگهداری: در صورت خرابی، تعمیر اتصال جوشی معمولاً دشوارتر است؛ اما اتصالات پیچی به دلیل قابلیت باز و بسته شدن، تعمیر، تعویض قطعات و توسعه سازه را آسانتر میکنند.
مزایای اتصالات جوشی و پیچی
مزایای اتصالات جوشی
اتصالات جوشی به دلیل اتصال مستقیم و یکپارچه قطعات فلزی، یکی از مقاومترین روشها برای ایجاد اتصالات دائمی در سازهها محسوب میشوند. این روش باعث حذف برخی قطعات اضافی مانند ورقهای اتصال و سوراخکاریهای متعدد شده و در بسیاری از پروژهها به کاهش وزن نهایی سازه کمک میکند. همچنین، جوشکاری امکان اجرای اتصالات در شکلها و زوایای مختلف را فراهم کرده و برای طراحیهای پیچیده گزینه مناسبی است.
مهمترین مزایای اتصالات جوشی عبارتاند از:
- مقاومت بالا در برابر نیروهای مختلف: اتصال جوشی توانایی تحمل نیروهای کششی، فشاری، برشی و ضربهای را دارد و برای سازههای با بارگذاری بالا مناسب است.
- ایجاد اتصال یکپارچه و دائمی: نبود فاصله بین قطعات باعث انتقال بهتر نیرو و افزایش انسجام سازه میشود.
- آزادی بیشتر در طراحی سازه: امکان اتصال قطعات با اشکال، ضخامتها و زوایای مختلف را فراهم میکند.
- ظاهر منظمتر سازه: به دلیل حذف پیچ، مهره و صفحات اتصال، سطح نهایی کار یکدستتر و زیباتر خواهد بود.
- کاهش تعداد قطعات جانبی: در بسیاری از موارد نیاز به اتصالات کمکی کاهش یافته و ساختار نهایی سبکتر میشود.
مزایای اتصالات پیچی
اتصالات پیچی به دلیل سرعت اجرای بالا و قابلیت جداسازی، یکی از روشهای پرکاربرد در سازههای فولادی به شمار میروند. این نوع اتصال بدون نیاز به عملیات حرارتی انجام میشود و امکان نصب قطعات در محل پروژه را با سرعت بیشتری فراهم میکند. همچنین، در صورت نیاز به تعمیر، توسعه یا تغییر سازه، میتوان پیچها را باز کرده و قطعات را جابهجا یا تعویض کرد.
مهمترین مزایای اتصالات پیچی عبارتاند از:
- سرعت بالای اجرا: نصب پیچ و مهره نسبت به جوشکاری سریعتر بوده و باعث کاهش زمان اجرای پروژه میشود.
- امکان باز و بسته کردن اتصال: این ویژگی تعمیر، تعویض قطعات و تغییرات سازهای در آینده را آسانتر میکند.
- کنترل کیفیت سادهتر: وضعیت اتصال و میزان سفتی پیچها بهراحتی قابل بررسی و کنترل است.
- عملکرد مناسب در برابر لرزش و بارهای متغیر: بهخصوص در اتصالات پیچی اصطکاکی، مقاومت بالایی در برابر بارهای دینامیکی و زلزله ایجاد میشود.
- ایمنی بیشتر هنگام نصب: در مقایسه با جوشکاری، خطراتی مانند حرارت بالا، دود و اشعههای ناشی از جوش وجود ندارد و شرایط کاری ایمنتر است.
- مناسب برای سازههای قابل مونتاژ: برای سازههای موقت، قابل انتقال یا پروژههایی که نیاز به تغییرات آینده دارند، گزینه مناسبی محسوب میشود.
معایب اتصالات جوشی و پیچی
معایب اتصالات جوشی
با وجود مقاومت بالای اتصالات جوشی، این روش به دلیل وابستگی به شرایط اجرا و مهارت نیروی متخصص، نیازمند دقت و کنترل کیفیت بالایی است. حرارت ایجادشده هنگام جوشکاری ممکن است باعث تغییر شکل قطعات، ایجاد تنش داخلی یا کاهش کیفیت اتصال شود. همچنین، بررسی سلامت جوشها معمولاً به تجهیزات و آزمایشهای تخصصی نیاز دارد که هزینه نگهداری و کنترل کیفیت را افزایش میدهد.
مهمترین معایب اتصالات جوشی عبارتاند از:
- وابستگی به مهارت جوشکار: کیفیت نهایی اتصال به تجربه جوشکار و رعایت اصول اجرایی وابسته است.
- ایجاد تنش حرارتی در قطعات: حرارت ناشی از جوشکاری ممکن است باعث تاببرداشتن یا تغییر شکل فلز شود.
- نیاز به بازرسیهای تخصصی: تشخیص عیوب داخلی مانند ترک یا حفره معمولاً به آزمایشهای غیرمخرب نیاز دارد.
- احتمال خوردگی در محل جوش: در صورت اجرای نامناسب پوشش محافظ، بخش جوشخورده میتواند در برابر خوردگی آسیبپذیر شود.
- محدودیت در اجرای کارگاهی: جوشکاری در شرایط نامناسب محیطی مانند رطوبت، فضای محدود یا محل پروژه میتواند دشوار باشد.
- نیاز به رعایت نکات ایمنی: استفاده از تجهیزات محافظتی و تهویه مناسب برای کاهش خطرات ناشی از حرارت، دود و اشعه جوشکاری ضروری است.
معایب اتصالات پیچی
اتصالات پیچی با وجود سرعت اجرا و قابلیت جداسازی، در برخی شرایط محدودیتهایی دارند. عملکرد این اتصالات به انتخاب صحیح پیچ و مهره، نحوه نصب و میزان سفت شدن پیچها وابسته است و اجرای نادرست میتواند باعث کاهش مقاومت اتصال شود.
مهمترین معایب اتصالات پیچی عبارتاند از:
- هزینه اولیه در برخی پروژهها: استفاده از پیچهای پرمقاومت و تعداد زیاد پیچها میتواند هزینه اولیه اتصال را افزایش دهد.
- نیاز به نصب دقیق: رعایت میزان سفتی و پیشتنیدگی پیچها، بهخصوص در اتصالات اصطکاکی، اهمیت زیادی دارد.
- احتمال شل شدن پیچها: در صورت نصب نادرست یا وجود لرزشهای مداوم، امکان کاهش سفتی اتصال وجود دارد.
- کاهش سطح مؤثر قطعات: سوراخکاری برای عبور پیچها میتواند بخشی از سطح مقطع قطعه را کاهش دهد و نیاز به طراحی دقیقتر داشته باشد.
- ظاهر کمتر یکپارچه: وجود پیچ، مهره و صفحات اتصال ممکن است ظاهر نهایی سازه را نسبت به اتصالات جوشی کمتر یکنواخت کند.
کاربرد اتصالات جوشی و پیچی
انتخاب نوع اتصال در سازهها به عواملی مانند میزان مقاومت موردنیاز، شرایط اجرا، امکان تعمیرات آینده و سرعت نصب بستگی دارد. اتصالات جوشی بیشتر برای ایجاد اتصال دائمی و مقاوم استفاده میشوند، در حالی که اتصالات پیچی به دلیل سرعت اجرا و قابلیت جداسازی، در پروژههای متنوع ساختمانی و صنعتی کاربرد دارند.
کاربردهای اصلی اتصالات جوشی
اتصالات جوشی به دلیل ایجاد اتصال یکپارچه و مقاومت بالا، در پروژههایی استفاده میشوند که دوام، استحکام و انتقال مناسب نیرو اهمیت زیادی دارد. این روش برای سازههایی که نیاز به اتصال دائمی قطعات فلزی دارند، گزینه مناسبی محسوب میشود.
مهمترین کاربردهای اتصالات جوشی عبارتاند از:
- سازههای فولادی سنگین: برای اتصال تیرها، ستونها و قطعات فلزی در سازههایی با بارگذاری بالا.
- مخازن و تجهیزات صنعتی: در ساخت مخازن تحت فشار، ماشینآلات و تجهیزات کارخانهای که نیاز به اتصال مقاوم دارند.
- خطوط لوله و قطعات فلزی: برای ایجاد اتصالات آببندیشده و مقاوم در سیستمهای لولهکشی صنعتی.
- ماشینآلات و فریمهای فلزی: در ساخت قطعاتی که نیاز به استحکام و یکپارچگی بالا دارند.
- اتصال قطعات با ضخامتهای مختلف: زمانی که نیاز به اتصال ورقها و قطعات فلزی با ابعاد متفاوت وجود دارد.
کاربردهای اصلی اتصالات پیچی
اتصالات پیچی به دلیل نصب سریع، امکان باز و بسته شدن و سهولت تعمیرات، در بسیاری از سازههای فلزی مورد استفاده قرار میگیرند. این نوع اتصال بهخصوص در پروژههایی که سرعت اجرا و قابلیت تغییر سازه اهمیت دارد، انتخاب مناسبی است.
مهمترین کاربردهای اتصالات پیچی عبارتاند از:
- اسکلتهای فلزی ساختمانها: برای اتصال تیرها، ستونها و اجزای سازهای با سرعت اجرای بالا.
- سولهها و سازههای صنعتی: به دلیل امکان مونتاژ سریع و تغییرات آسان در آینده.
- پلها و برجهای فلزی: استفاده از پیچهای پرمقاومت برای تحمل بارهای سنگین و دینامیکی.
- مناطق زلزلهخیز: اتصالات پیچی اصطکاکی به دلیل عملکرد مناسب در برابر لرزش و بارهای متغیر کاربرد گستردهای دارند.
- سازههای موقت یا قابل توسعه: برای پروژههایی که نیاز به جابهجایی، تعمیر یا افزایش ظرفیت سازه دارند.
- پروژههای با محدودیت زمانی: زمانی که سرعت نصب و کاهش زمان اجرای پروژه اهمیت دارد.
به طور کلی، اتصالات جوشی برای سازههایی که به مقاومت بالا و اتصال دائمی نیاز دارند مناسبتر هستند، در حالی که اتصالات پیچی برای پروژههایی با نیاز به سرعت اجرا، انعطافپذیری و امکان تغییرات آینده انتخاب بهتری محسوب میشوند.
جمع بندی
اتصالات جوشی و پیچی هر دو از روشهای مهم اتصال در سازههای فلزی هستند و انتخاب بین آنها باید بر اساس نیاز واقعی پروژه انجام شود. جوشکاری با ایجاد اتصال دائمی و مقاوم، برای سازههایی که استحکام و یکپارچگی اهمیت بالایی دارد مناسب است؛ در مقابل، اتصالات پیچی با سرعت اجرا و قابلیت جداسازی، گزینهای کاربردی برای پروژههایی با نیاز به انعطافپذیری بیشتر هستند.
در نهایت، بررسی دقیق شرایط پروژه و استفاده از نظر متخصصان سازه، بهترین راه برای انتخاب اتصال مناسب و افزایش ایمنی، دوام و عملکرد سازه خواهد بود.
