محاسبه نیروی وارده بر پیچ

وقتی دو قطعه فلزی یا سازه‌ای با پیچ به هم متصل می‌شوند، چیزی فراتر از یک اتصال ساده رخ می‌دهد، زیرا پیچ باید در برابر نیروهای کششی، برشی و پیچشی که در طول عمر سازه به آن وارد می‌شود، مقاومت کند. به همین دلیل، محاسبه نیروی وارده بر پیچ، نه‌تنها برای اطمینان از استحکام اتصال، بلکه برای جلوگیری از شکست‌های پرهزینه و خطرناک، ضروری است. این محاسبه به مهندسان کمک می‌کند تا ابعاد مناسب پیچ، جنس بهینه و حتی تعداد مورد نیاز آن را انتخاب کنند تا اتصال در شرایط واقعی، چه در یک پل عظیم و چه در یک دستگاه صنعتی کوچک، پایدار باقی بماند. در ادامه این مقاله به بررسی اصول محاسبه نیروی وارده بر پیچ و مهره می‌پردازیم. با ما همراه باشید.

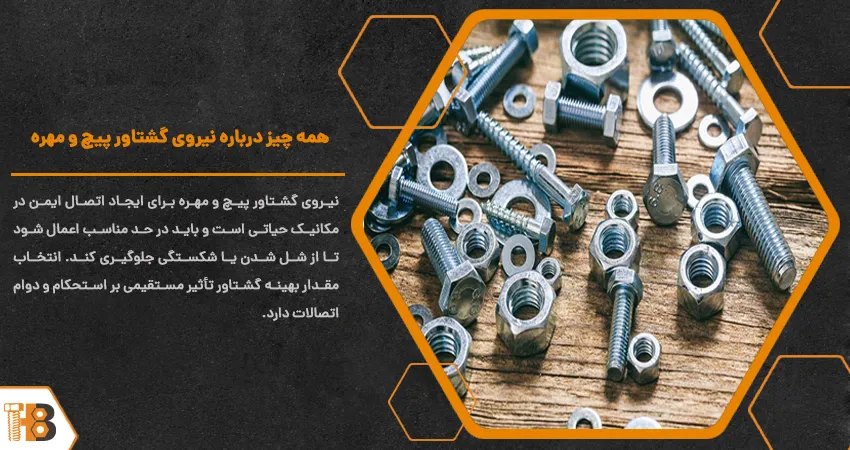

همه چیز درباره نیروی گشتاور پیچ و مهره

نیروی گشتاور پیچ و مهره، یکی از مفاهیمی است که نقش مهمی در اتصالات مکانیکی ایفا می‌کند. وقتی مهره‌ای روی پیچ بسته می‌شود، برای محکم شدن، نیاز به اعمال گشتاور مشخصی دارد. این گشتاور، همان نیروی چرخشی است که با استفاده از آچار یا ابزار مشابه به پیچ وارد می‌کنیم تا بین رزوه‌های پیچ و مهره اصطکاک ایجاد شده و اتصال ایمنی برقرار شود. اگر میزان این گشتاور کمتر از حد لازم باشد، اتصال شل خواهد بود و در برابر لرزش‌ها یا نیروهای خارجی به راحتی باز می‌شود. از طرفی، اگر گشتاور بیش از حد اعمال شود، احتمال کشیدگی و حتی شکستگی پیچ وجود دارد. بنابراین دستیابی به مقدار بهینه گشتاور، اهمیت زیادی دارد.

محاسبه و کنترل نیروی گشتاور پیچ و مهره، به عوامل مختلفی وابسته است. قطر پیچ، طول رزوه‌ها، جنس پیچ و مهره، نوع بار واردشده (کشش یا برش) و حتی شرایط سطح تماس مانند روغن‌کاری یا خشکی رزوه‌ها، همگی در تعیین مقدار گشتاور موثر هستند. در صنایع مختلف، برای جلوگیری از خطا، جداول و استانداردهایی وجود دارد که مقدار گشتاور مناسب هر نوع پیچ و مهره را مشخص می‌کنند. همچنین از ابزارهای اندازه‌گیری مانند «آچار ترک‌متر» برای اعمال دقیق این گشتاور استفاده می‌شود.

در واقع نیروی گشتاور، پلی میان استحکام اتصال و سلامت قطعات است و به کمک آن می‌توانید مطمئن شوید که نیروی پیش‌بار (Preload) کافی در پیچ ایجاد شده و اتصال در برابر ارتعاشات، بارهای متناوب و فشارهای محیطی مقاوم خواهد بود. به همین دلیل، مهندسان در طراحی سازه‌ها و ماشین‌آلات، توجه ویژه‌ای به گشتاور دارند.

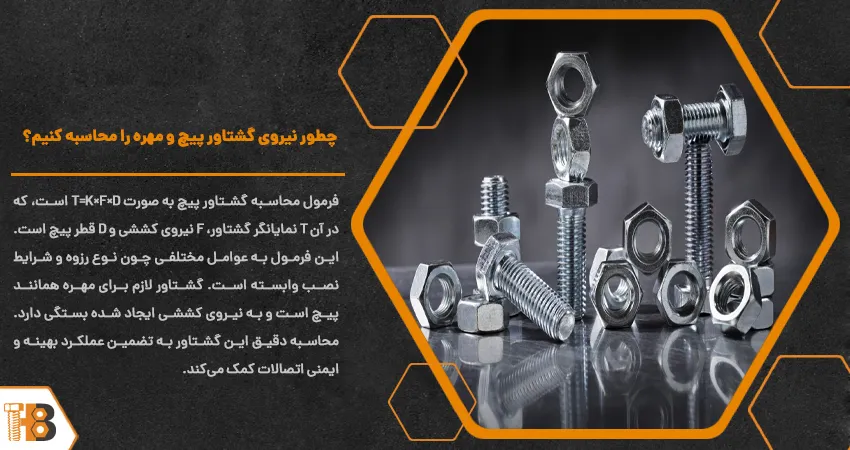

چطور نیروی گشتاور پیچ و مهره را محاسبه کنیم؟

برای محاسبه نیروی گشتاور پیچ و مهره، ابتدا باید بدانیم پیچ چه اندازه‌ای دارد و رزوه‌های آن خشک یا روغن‌کاری شده هستند. فرمول ساده‌ محاسبه گشتاور پیچ به شرح زیر است:

T=K× F× D

در این فرمول:

• T = گشتاور پیچ بر حسب نیوتن‌متر
• F = نیروی کششی داخل پیچ بر حسب نیوتن (نیروی پیش‌بار)
• D = قطر اسمی پیچ بر حسب متر
• K = ضریب اصطکاک رزوه و سطح مهره

این فرمول نشان می‌دهد که گشتاور لازم برای پیچ، به سه عامل مقدار نیروی کششی که باید داخل پیچ ایجاد شود، قطر پیچ و میزان اصطکاک بین رزوه‌ها بستگی دارد. ضریب اصطکاک (K) با توجه به شرایط رزوه متفاوت است. این ضریب برای رزوه خشک، معمولاً بین 0.18 تا 0.25 و برای رزوه روغنی، حدود 0.12 تا 0.18 در نظر گرفته می‌شود.

به عنوان مثال، یک پیچ استاندارد M10 خشک را در نظر بگیرید که نیروی کششی مورد نیاز داخل پیچ آن حدود ۲۶۰۰۰ نیوتن است. اگر ضریب اصطکاک برابر با 0.20 و قطر اسمی پیچ برابر با 0.01 متر باشد، گشتاور لازم با استفاده از فرمول ساده زیر محاسبه می‌شود:

T= 0.20×0.01×26000=52 N.M

محاسبه گشتاور مهره نیز دقیقاً همانند پیچ است. در واقع اگر گشتاور یک پیچ ۵۲ نیوتن‌متر باشد، گشتاور مهره آن نیز ۵۲ نیوتن‌متر خواهد بود، زیرا مهره همان نیروی کششی ایجاد شده توسط پیچ را منتقل می‌کند.

توجه داشته باشید که مقدار نیروی‌های کششی داخل پیچ‌ها (F) با توجه به سایزها و کلاس‌های مختلفشان، در جدول‌های استاندارد مشخص می‌شوند. برای مثال، پیچ M8 کلاس 8.8 معمولاً نیروی پیش‌بار حدود ۱۸۰۰۰ نیوتن و پیچ M12 کلاس 8.8، نیروی پیش‌بار حدود ۳۵۰۰۰ نیوتن دارد. این جدول‌ها به مهندسان و تعمیرکاران کمک می‌کنند که بدون انجام محاسبات پیچیده، مقدار تقریبی گشتاور لازم برای هر سایز و کلاس پیچ را تعیین کرده و مطمئن شوند که اتصال شل نیست و پیچ نیز بیش از حد کشیده نمی‌شود.

به طور کلی، محاسبه دقیق گشتاور پیچ و مهره، نقش مهمی در تضمین ایمنی و مقاومت اتصال، جلوگیری از شل شدن یا کشیدگی بیش از حد پیچ، کاهش آسیب به قطعات و افزایش طول عمر تجهیزات دارد. با رعایت نکات مربوط به سایز پیچ، کلاس مقاومت، وضعیت رزوه‌ها و استفاده از ابزار مناسب مانند آچار ترک‌متر، می‌توانید از عملکرد بهینه و مطمئن اتصالات خود اطمینان حاصل کنید. فروشگاه اینترنتی پیچ و مهره هرندی، مجموعه کاملی از پیچ و مهره‌های مقاوم و متنوع را برای پروژه‌های صنعتی، ساختمانی و فنی ارائه می‌دهد. شما عزیزان می‌توانید برای تهیه انواع پیچ و مهره‌های باکیفیت و استاندارد که امکان اجرای محاسبه گشتاور صحیح را فراهم می‌کنند، به سایت این فروشگاه مراجعه کنید.
